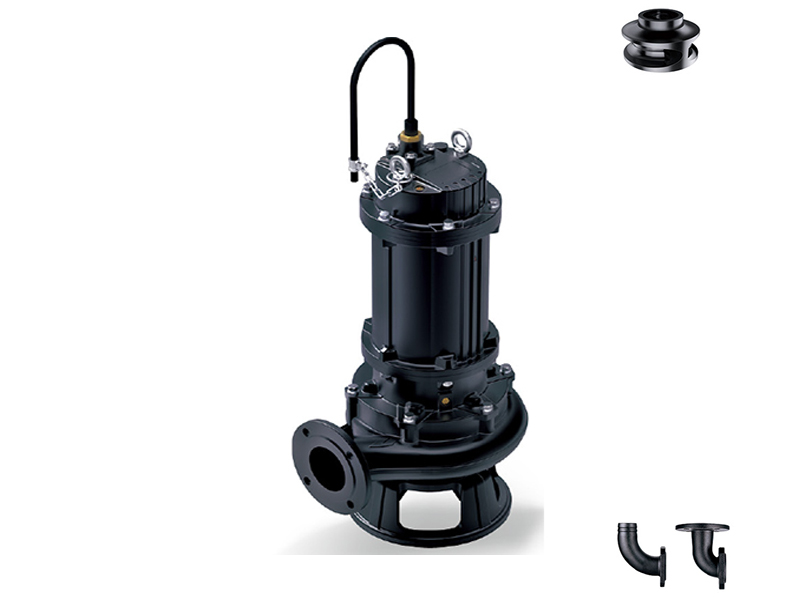

Bomba sumergible para agua sucia SW

Bomba sumergible para agua sucia SW

Bomba sumergible para agua sucia SW

Aplicación
- Utilizado en sistemas de alcantarillado a presión
- Drenaje de aguas residuales de residencias individuales, edificios de apartamentos, desarrollos recreativos, modelos
- Transferencia de aguas residuales de edificios comerciales, plantas industriales, aguas residuales muestras, pequeños hospitales.
- Drenaje de aguas residuales en escuelas y parques
- Transferir diversas aguas residuales y aguas residuales

Bomba de aguas residuales sumergibles SW Características
- Instalaciones flexibles con mangueras, tuberías o sistemas de acoplamiento rápido
- Eje soldado de la cáscara de acero

Condiciones de trabajo
- Densidad de agua: 1x 103 kg/m3
- Temperatura de líquido: 0 - 40 °C
- Valor PH líquido: 4 - 10
- Máx. Profundidad de inmersión: 5 m

Motor y bomba
- Motor con bobinado de cobre
- Clase de aislamiento: F
- Clase de protección: IPX8
- Voltaje: 380V/50Hz
- Sello mecánico: Sellos mecánicos de doble extremo

1. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
150SW150-10-7.5L/4	7.5	10	1450	300	16	150(6")	150-150	75	160	1154x549x532
150SW110-10-5.5/4	5.5	7.5	1450	260	12	150(6")	150-150	75	155	1154x549x532

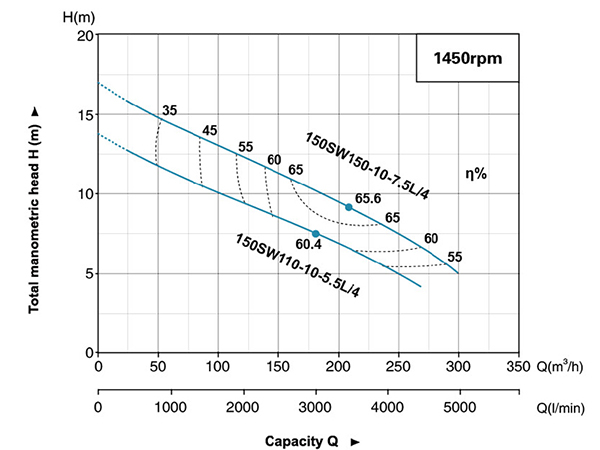

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

2. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
150SW100-10-7.5L	7.5	10	2900	150	20	150(6")	150-150	35	120	1059x414x469

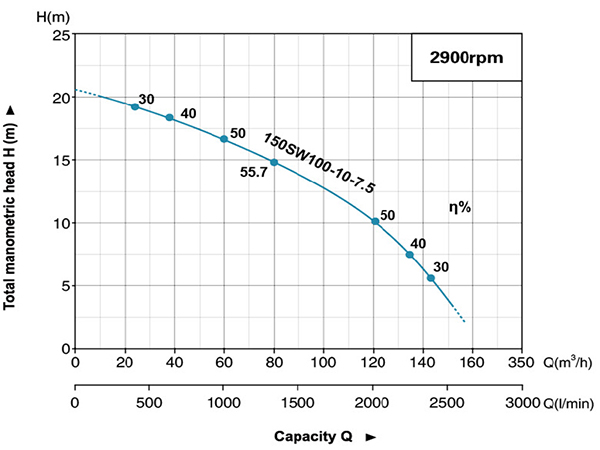

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

3. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
100SW65-22-7.5L	7.5	10	2900	108	31	100(4")	100-100	35	118	1059x414x469
100SW45-22-5.5L	5.5	7.5	2900	100	28	100(4")	100-100	30	93	954x404x437

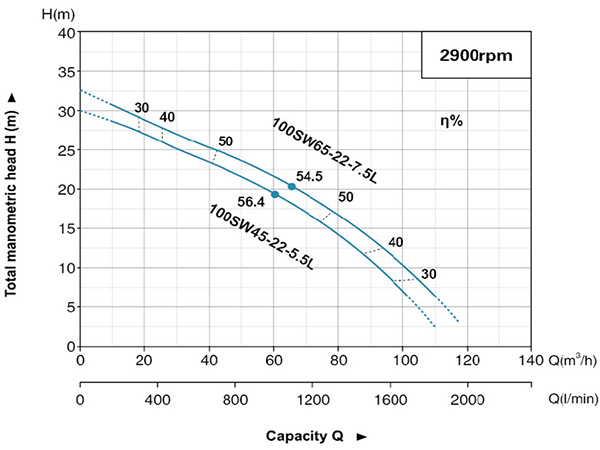

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

4. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
100SW100-15-7.5L/4	7.5	10	1450	140	21	100(4")	100-100	55	150	1154x549x532
100SW65-15-5.5L/4	5.5	7.5	1450	120	18	100(4")	100-100	55	145	1154x549x532

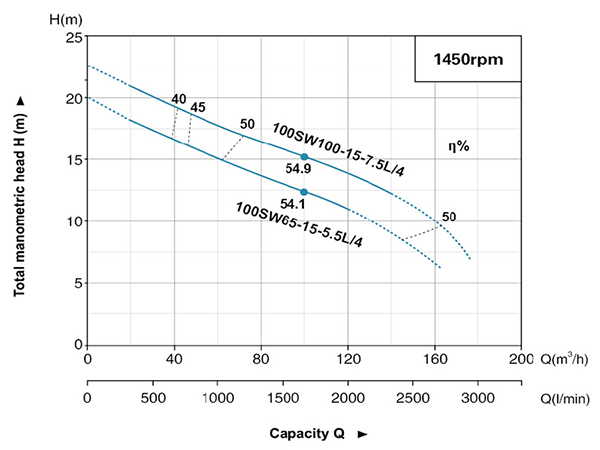

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

5. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
80SW45-22-7.5L/4	7.5	10	1450	80	26	80(3")	80-80	30	150	1127x550x450

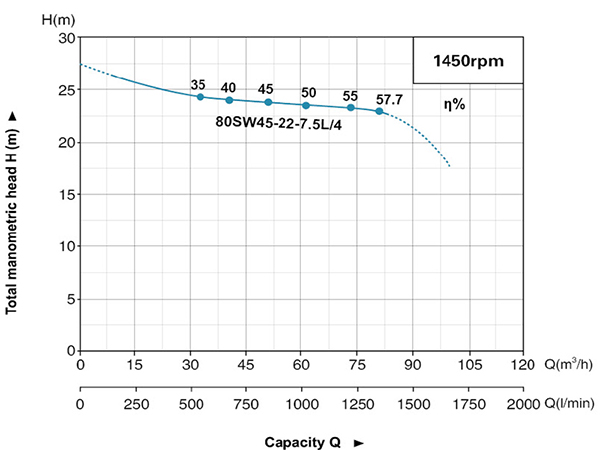

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

6. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
80SW30-36-7.5L	7.5	10	2900	75	41	80(3")	80-80	30	118	1059x414x469
80SW30-30-5.5L	5.5	7.5	2900	70	35	80(3")	80-80	30	93	954x404x437

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

7. Datos técnicos

Modelo	Potencia Motor		Velocidad	Flujo Max.	Cabaza Max.	Emisión	Guía Rial Montaje	Dia sólido Max.	G.W	Dimensión del embalaje
Modelo	kW	HP	r.p.m	m³/h	m	mm (inch)	Guía Rial Montaje	mm	kg	mm
50SW20-45-7.5L	7.5	10	2900	45	50	50(2")	50-50	20	120	1032x430x360

Curvas de rendimiento hidráulicas

Curvas de rendimiento hidráulicas

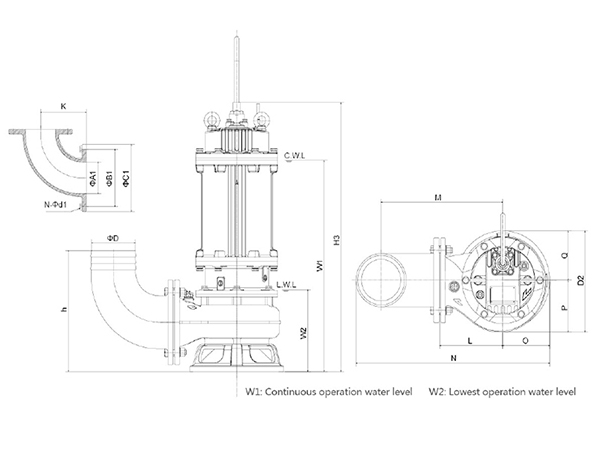

Dimensión

Dimensión

Modelo	∅ D	∅ A1	∅ B1	∅ C1	N-∅d1	h	W1	W2	H3	K	N	O	P	Q	L	M	D2
150SW150-10-7.5L/4	150	150	225	265	8- ∅18	465	756	330	910	230	770	195	217	170	300	500	387
150SW110-10-5.5/4	150	150	225	265	8- ∅18	465	756	330	910	230	770	195	217	170	300	500	388
150SW100-10-7.5L	150	150	225	265	8- ∅18	379	660	241	811	230	640	145	162	155	210	410	317
100SW65-22-7.5L	100	100	170	210	4- ∅18	315	639	220	790	150	530	155	155	155	200	340	310
100SW45-22-5.5L	100	100	170	210	4- ∅18	315	609	220	744	150	530	155	155	155	200	340	310
100SW100-15-7.5L/4	100	100	170	210	4- ∅18	390	722	295	873	150	655	187	200	175	280	420	373
100SW65-15-5.5L/4	100	100	170	210	4- ∅18	390	722	295	873	150	655	187	200	175	280	420	373
80SW30-36-7.5L	80	80	150	190	4- ∅18	332	640	215	785	140	520	143	155	155	200	335	310
80SW30-30-5.5L	80	80	150	190	4- ∅18	332	607	215	735	140	515	136	155	155	200	335	310
80SW45-22-7.5L/4	80	80	150	190	4- ∅18	390	679	285	880	155	615	173	179	260	395	349	390
50SW20-45-7.5L	50	50	110	140	4- ∅14	284	626	221	777	105	484	133	137.5	200	320	272	284

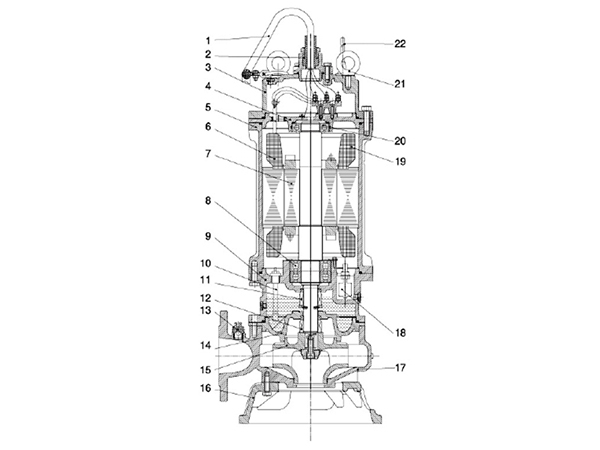

Tabla de materiales para bomba de alcantarillado sumergible de 150SW

Tabla de materiales para bomba de alcantarillado sumergible de 150SW

No	pieza	material
1	Cable
2	Soporte de cable	HT200
3	Cubierta superior	HT200
4	Asiento de cojinete superior	HT200
5	marcos	HT200
6	Estator
7	Rotor
8	Rodamiento
9	Cámara de aceite	HT200
10	*Detector
11	Sello mecánico	Silicio/Carbono
12	Sello mecánico	Silicio/Carbono
13	Válvula de liberación
14	Carcasa de la bomba	HT200
15	Impulsor	HT200
16	Placa base	HT200
17	Cuerpo de la bomba	HT200
18	* Interruptor flotante
19	* Sensor térmico
20	Rodamiento
21	Anillo	06Cr19Ni10
22	*Cable de señal

Productos relacionados

Nota: Los complementos como un detector, interruptor flotante, sensor térmico y cable de señal están disponibles bajo petición.
