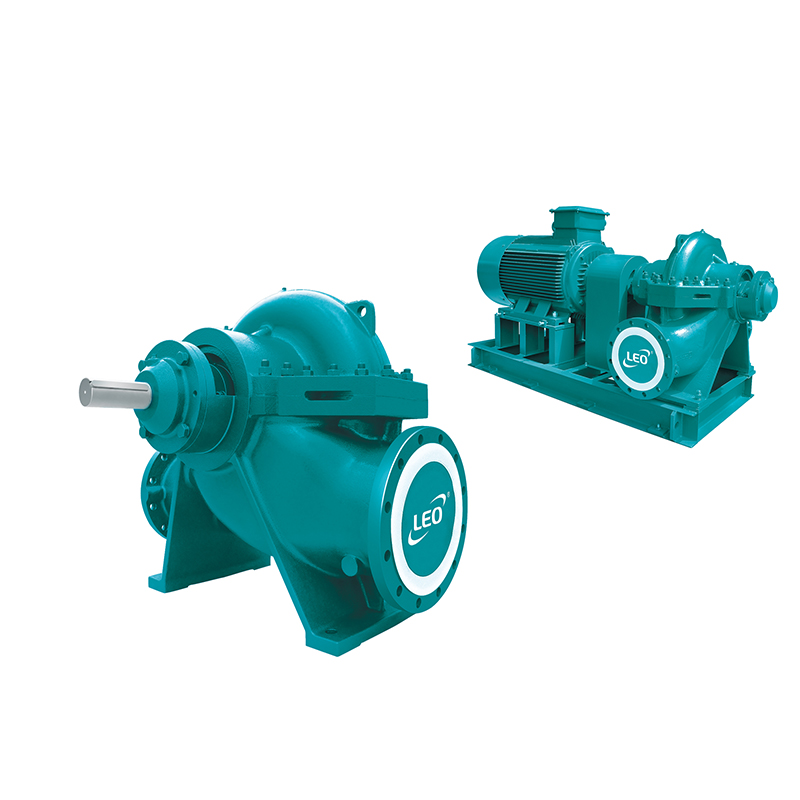

Bomba centrífuga de doble aspiración de una sola etapa

Bomba centrífuga de doble aspiración de una sola etapa

Aplicación
- Agua clara u otros líquidos similares al agua en propiedades físicas y químicas
- Sistemas de suministro y drenaje y sistemas de refrigeración en la industria del hierro y el acero, la industria petroquímica, las centrales termoeléctricas, las minas, etc.
- El suministro de agua urbana, los sistemas de calefacción, el riego y la conservación del agua

Condiciones de trabajo
- Máx. Cabeza: 190 m
- Máx. Flujo: 3780 m3/h (1050 1/s)
- Valor PH líquido: 6 x 9
- Máx. Temperatura del líquido: 80°C
- Entrada de bomba: 125 x 500 mm, salida: 80 x 400 mm
- Velocidad: 1480/2980 rpm a 50Hz, 1780/3580 rpm a 60Hz
- Max. Presión de trabajo: 16 bar de serie (carcasa de la bomba HT200)
- 24 bar disponible bajo pedido (carcasa de la bomba QT400-18)

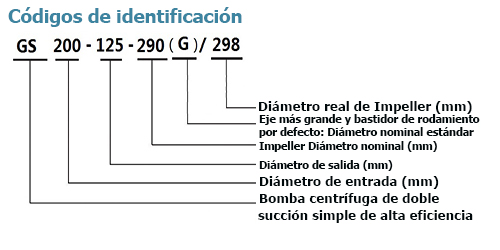

Códigos de identificación

Carcasa de la bomba
- Diseño de cámara de agua redonda de alta eficiencia
- Cámara de agua de doble voluta para equilibrar la fuerza radial, con las ventajas de ningún torbellino en aspiración,
- Funcionamiento estable, sin ruido y buen rendimiento de cavitación
- Con costillas de refuerzo que ofrecen buena apariencia de rigidez

Bearing
Diseño de largo alcance y diámetro ampliado se adoptan para un funcionamiento estable y un largo período de operación.

Estándar
- Bomba: GB/T5657-95, Q/FZEF 001-2014
- Brida: DIN2501 PN16, GB/T172416 PN16
- Sello mecánico: DIN24960

Impeller
el impulsor cerrado está diseñado con teoría de flujo tridimensional y cálculo de CFO y simulación que tienen un sello de vídeo que tienen un sello de vídeo que tienen un sello de vídeo y simulación que tienen un sello de vídeo y simulación que tienen un sello de vídeo que tienen un antages de alta eficiencia, amplia gama y buen rendimiento de cavitación. Equipado con un impulsor remodelado que tiene un amplio rango de rendimiento de molde metálico, mecanizado digital y una fundición de salidura precisa

Sellado
- Sello mecánico y sello de embalaje se adoptan para un mejor efecto de sellado
- Dimensión del sello mecánico están de acuerdo con DIN24960
- Tecnología de lubricación de sello incorporado

Eje
- Eje completamente sellado, no entrará en contacto con flui d, sin corrosión. Larga
- vida útil

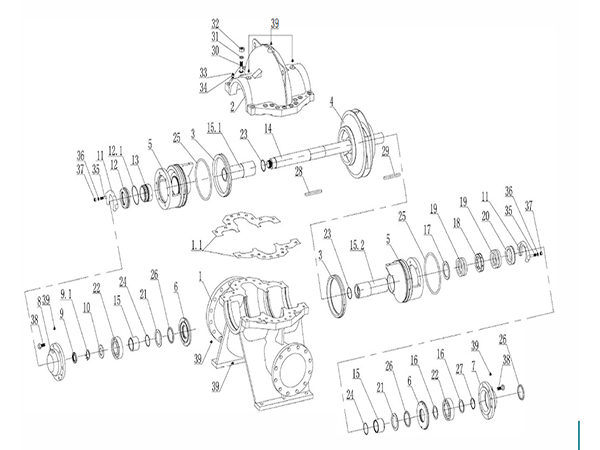

Tabla material de bomba centrífuga de doble aspiración de una sola etapa
No Pieza Material
01 Cuerpo de la bomba HT 200 19 Embalaje de Gland Grafito
QT400-18
01.1 Junta de sellado Asbe stos Rubber 20 Cubierta de Gland HT 200
02 Cubierta de la bomba HT 200 21 Anillo impermeable NBR
QT400-18
03 Anillo de sellado HT 250 22 Cojinete NTN/NSK
04 Impulsor H65 23 Anillo tórica VITON
QSn4-8
HT 200
05 Soporte de sellado H65 24 Anillo tórica VITON
QSn4-8
HT 200
06 Cubierta de rodamientos HT 200 25 Anillo tórica VITON
07 Cojinete de extremo de accionamiento hous HT 200 26 Fieltro de aceite Wool
08 Carcasa de rodamientos HT 200 27 Junta 65Mn
09 Nut 35# Acero 28 Clave 45# Acero
09.1 Detener junta 35# Acero 29 Clave 45# Acero
10 Rodamiento deflector 45# Acero 30 Perno 35# Acero
11 Deflector de sellado QT400-18 30 Perno 35# Acero
12 Glándula de sellado mecánico HT 200 31 Junta de primavera 65Mn
12.1 Anillo tórica VITON 32 Nut 35# Acero
13 Sello mecánico ASF 33 Anclar 35# Acero
14 Eje #45 Acero 34 Nut 35# Acero
2CR13
AISI 304
AISI 316
15 Manguito de eje corto 2CR13 35 Perno 35# Acero
15.1 Manguito de eje #45 Acero 36 Lavadora 35# Acero
2CR13
AISI 304
AISI 316
15.2 Manguito de embalaje #45 Acero 37 Nut 35# Acero
2CR13
AISI 304
AISI 316
16 Anillo de presión de rodamiento Q235(A) 38 Perno 35# Acero
17 Anillo de presión de embalaje Q235(A) 39 Enchufe Q235(A)
18 Anillo de embalaje Q235(A)
