Usos
-La bomba de circulación ARP es utilizada para la transferencia de agua limpia y líquidos con propiedades físicas y químicas similares a las del agua.
-Sistemas de calefacción con flujos constantes o variables.
-Sistemas de calefacción temperatura variable en la tubería del flujo.
-Sistemas de calefacción donde se desea una reducción nocturna.
-Sistemas de calefacción donde la presión diferencial es muy alta durante los períodos de demanda reducida de flujo.
-Sistemas de calefacción que requiere de ajustes completamente automáticos del rendimiento a demanda de flujos.
-Elevación de la presión en calentadores de agua.
-Circulación y elevación de la presión en suministro doméstico de agua.

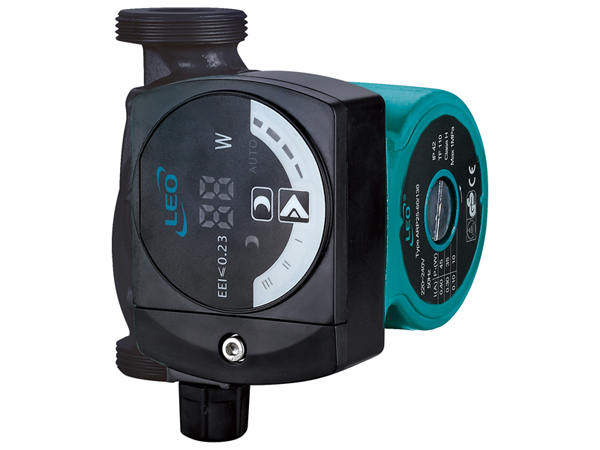

Bomba
Diseño compacto con control de unidad perfectamente integrado.
El cuerpo de la bomba es de hierro fundido resistente a la oxidación.
Impulsor Noryl con resistencia al calor hasta 150°C.
Eje 99% de alúmina cerámica.
Temperatura del líquido: 2°C a 110°C
Motor
Clase de aislamiento: H
Clase de protección: IP42
Cojinete 99% de alúmina cerámica
Bobinado de cobre
Potencia /frecuencia (V/Hz): 220-240/50
EEI: ≤ 0.23, que cumple con las Directivas Europeas

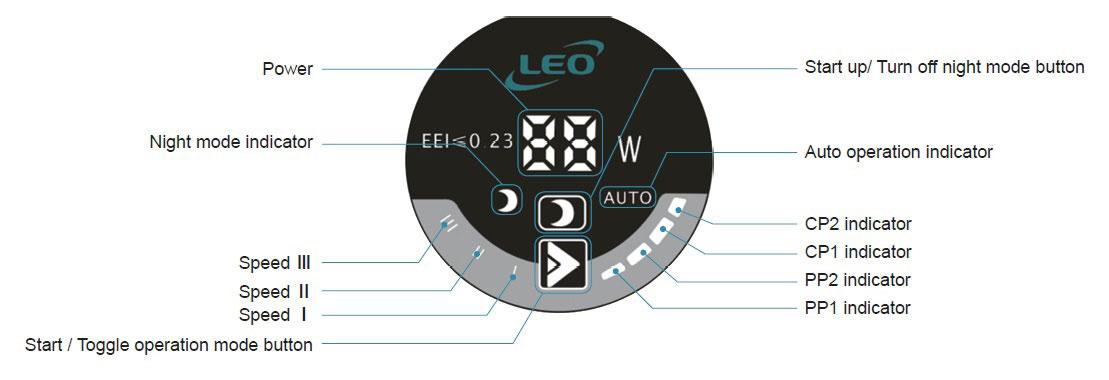

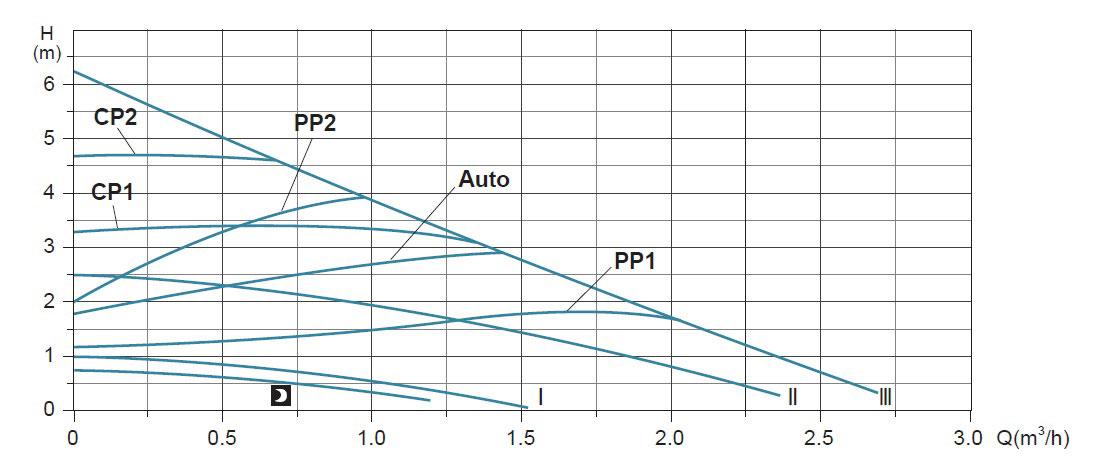

Modo | Características de la bomba | Función |
Auto | Curva de presión proporcional de máx. a min. | La función de adaptación automática permite a la bomba controlar el funcionamiento en un rango de rendimiento definido (ejemplo: ajustando el rendimiento de la bomba al tamaño del sistema y las variaciones de la carga a lo largo del tiempo)En este modo, la bomba está fijada para controlar la presión proporcional |
PP1 | Curva de presión proporcional min. | El punto de trabajo de la bomba se moverá para arriba o para abajo en la curva de presión proporcional más baja, dependiendo de la demanda de calor en el sistema, La presión se reduce cuando la demanda de calor cae y se incrementa cuando la demanda crece. |
PP2 | Curva de presión proporcional máx. | El punto de trabajo de la bomba se moverá para arriba o para abajo en la curva de presión proporcional más alta, dependiendo de la demanda de calor en el sistema. La presión se reduce cuando la demanda de calor cae e incrementa cuando la demanda crece. |
CP1 | Curva de presión constante máx. | El punto de trabajo de la bomba se moverá fuera o dentro en la curva de presión constante más alta, dependiendo de la demanda de calor en el sistema. La presión se mantiene constante, independientemente de la demanda de calor. |
CP2 | Curva de presión constante Min. | El punto de trabajo de la bomba se moverá fuera o dentro en la curva de presión constante más baja, dependiendo de la demanda de calor en el sistema. La presión se mantiene constante, independientemente de la demanda de calor. |
Ⅲ | Velocidad Ⅲ | En velocidad Ⅲ, la bomba está ajustada para funcionar en la curva máxima bajo todas las condiciones de funcionamiento. La ventilación rápida de la bomba puede ser obtenida ajustando la a velocidad III por un corto período de tiempo. |
Ⅱ | Velocidad Ⅱ | En velocidad Ⅱ, la bomba está ajustada para funcionar en la curva intermedia bajo todas las condiciones de funcionamiento |
Ⅰ | Velocidad Ⅰ | En velocidad I, la bomba está ajustada para funcionar en la curva mínima bajo todas las condiciones de funcionamiento. |
Modo nocturno | La bomba cambia a reducción nocturna automática, (el rendimiento y consume de energía son mínimos) siempre que ciertas condiciones se cumplan. |
Modelo | Voltaje /Frecuencia (V/Hz) | Flujo Máx. (m3/h) | Cabezal Máx (m) | Potencia (W) | Entrada/Salida | Tamaño del tubo (pulgadas) | EEI | G.W. (kg) |
Tamaño del embalaje EEI (mm) | |
ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
ARP15-50/130 | 220-240/50 | 2.3 | 5.2 | 32 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
ARP15-60/130 | 220-240/50 | 2.6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
ARP25-40/130 | 220-240/50 | 2.1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
ARP25-50/130 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
ARP25-60/130 | 220-240/50 | 2.4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
ARP32-40/180 | 220-240/50 | 2.2 | 4 | 22 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
ARP32-50/180 | 220-240/50 | 2.5 | 5.1 | 32 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
ARP32-60/180 | 220-240/50 | 2.8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 |

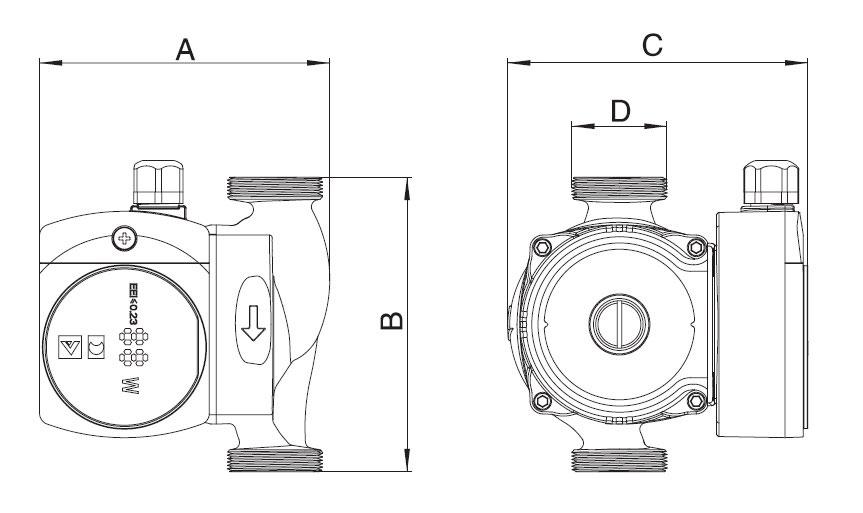

Modelo | A (mm) | B (mm) | C (mm) |
D | |
ARP15-40/130 | 130 | 130 | 135 | G1 | |
ARP15-50/130 | 130 | 130 | 135 | G1 | |
ARP15-60/130 | 130 | 130 | 135 | G1 | |
ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
ARP20-50/130 | 130 | 130 | 135 | G1.25 | |
ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
ARP25-50/130 | 130 | 130 | 135 | G1.5 | |
ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
ARP25-50/180 | 130 | 180 | 135 | G1.5 | |
ARP25-60/180 | 130 | 180 | 135 | G1.5 | |
ARP32-40/180 | 135 | 180 | 135 | G2 | |
ARP32-50/180 | 135 | 180 | 135 | G2 | |
ARP32-60/180 | 135 | 180 | 135 | G2 |

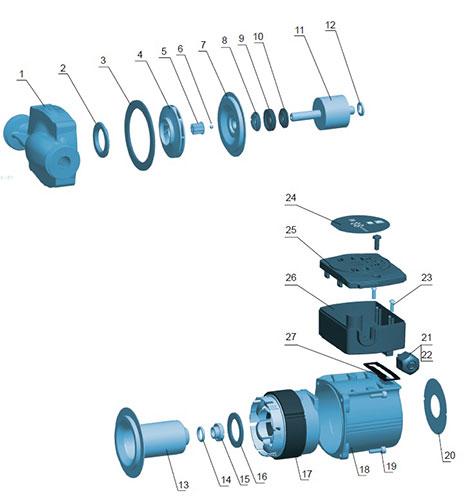

No. | Pieza | Material |
1 | Cuerpo de la bomba | HT200/AISI304 |
2 | Inserto del cuerpo de bomba | 06Cr19Ni10 |
3 | Junta del cuerpo | Goma siliconada |
4 | Impulsor | PPO |
5 | Cierre | 06Cr19Ni10 |
6 | Bola de comprobación | Goma siliconada |
7 | Cubierta del soporte de la bomba | |
8 | Cojinete de empuje | Grafito |
9 | Almohadilla de goma del cojinete de empuje | Goma siliconada |
10 | Almohadilla de ajuste del cojinete de empuje | PPO-GF30 |
11 | Rotor | |
12 | Almohadilla de ajuste del cojinete trasero | PPO-GF30 |
13 | Cámara de cojinete | |
14 | Junta tórica | Goma |
15 | Tapón de drenado | DZR |
16 | Sello de cámara de cojinete | Goma siliconada |
17 | Estátor de motor con bobinado | |
18 | Carcasa | ADC12 |
19 | Tornillo | |
20 | Placa | PC |
21 | Tuerca de la salida del cable | PA6-GF20 |
22 | ||
23 | Tornillo | |
24 | Etiqueta | PC |
25 | Cubierta de terminal | |
26 | Caja de terminal | |
27 | Sello de terminal | Goma |
