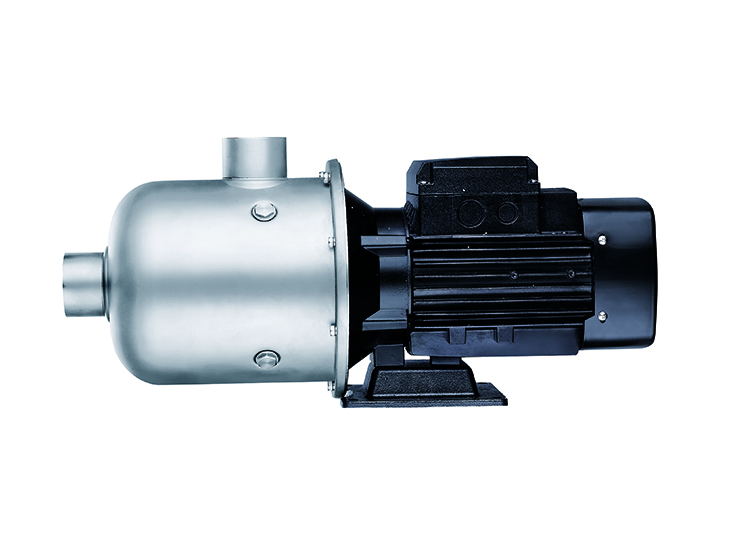

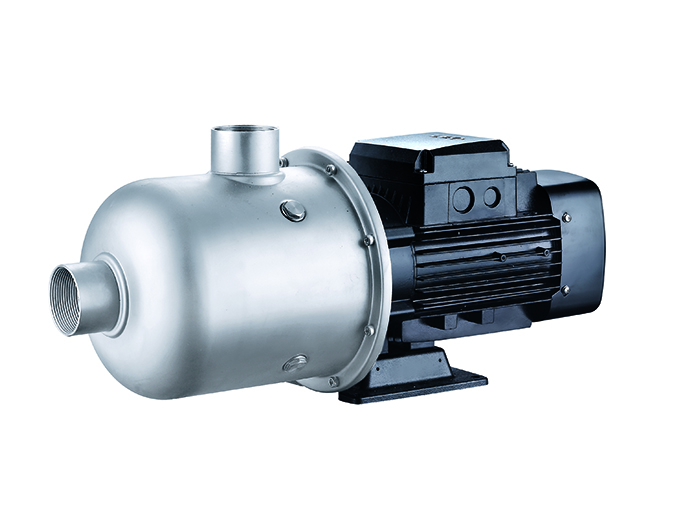

Bomba centrífuga horizontal de acero inoxidable EDH
Usos
La bomba centrífuga horizontal de acero inoxidable es adecuada para el suministro de agua doméstico, soporte de equipos, presurización de tuberías, riego de jardines, riego de vegetales en invernaderos, cría de peces y de aves, industria y minería, suministro de agua y drenaje de edificios de gran altura, aires acondicionados centrales y sistemas de calefacción central.
Características
- Eje AISI 304.
- Temperatura máxima del líquido: +85℃
- Altitud: hasta 1000m.
- Succión máxima: 8m.
- Presión máxima de entrada: limitado por la presión máxima de funcionamiento.
Motor
- Motor con bobinado de cobre
- Para el motor monofásico protector termal integrado.
- Clase de aislamiento: F
- Clase de protección: IP44
- Temperatura ambiente máxima: +40℃

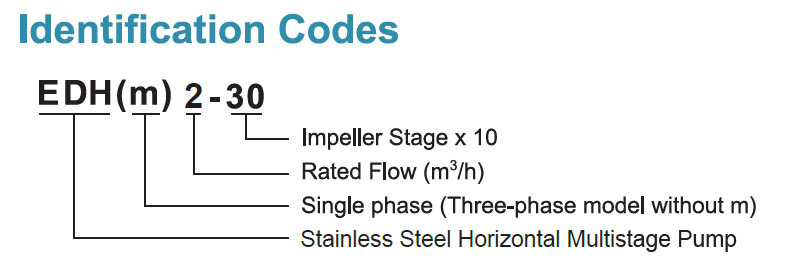

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
|
| Single Phase |
Three Phase |
KW |
HP |
Q(l/min) |
0 |
8.3 |
16.7 |
25 |
33.3 |
41.7 |
50 |
58.3 |
66.7 |
|
| EDHm2-20 |
EDH2-20 |
0.37 |
0.5 |
H(m) |
17.5 |
16.7 |
16.2 |
15 |
14 |
12 |
10.6 |
8.5 |
6.5 |
|
| EDHm2-30 |
EDH2-30 |
0.37 |
0.5 |
27.5 |
26.6 |
25.6 |
23.8 |
21.3 |
19.2 |
16.1 |
12.5 |
7.2 |
|
| EDHm2-40 |
EDH2-40 |
0.55 |
0.75 |
37 |
36.2 |
35.4 |
33.2 |
30.7 |
27.6 |
22.9 |
18.4 |
12.6 |
|
| EDHm2-50 |
EDH2-50 |
0.55 |
0.75 |
48 |
44 |
42.1 |
39.5 |
35.9 |
30.8 |
25.7 |
19.6 |
13.5 |
|
| EDHm2-60 |
EDH2-60 |
0.75 |
1 |
52 |
50.8 |
49.2 |
45.6 |
41.5 |
36.2 |
30.4 |
23.4 |
14.3
|
|

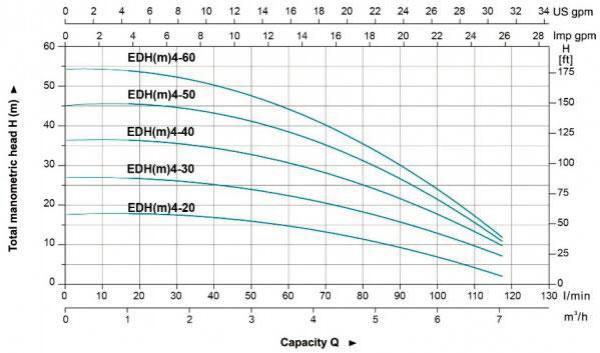

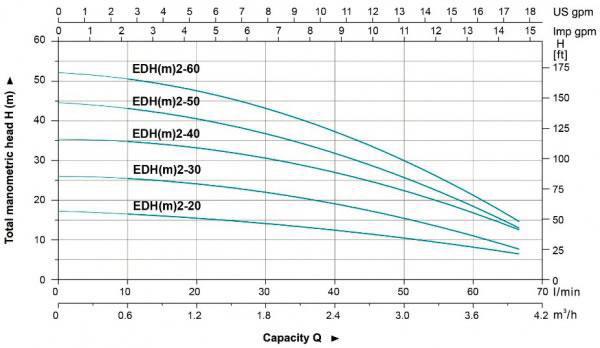

Curvas de Rendimiento Hidráulico
Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| Single Phase |
Three Phase |
KW |
HP |
Q(l/min) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| EDHm4-20 |
EDH4-20 |
0.55 |
0.75 |
H(m) |
19 |
18.3 |
17.2 |
16.1 |
14.3 |
11.3 |
6.3 |
2.3 |
|
| EDHm4-30 |
EDH4-30 |
0.55 |
0.75 |
28.3 |
27.7 |
26.4 |
24.6 |
22.1 |
18.8 |
13.5 |
7.3 |
|
| EDHm4-40 |
EDH4-40 |
0.7 |
1 |
39.2 |
36.1 |
35.2 |
32.9 |
39.9 |
24.7 |
18.6 |
9.2 |
|
| EDHm4-50 |
EDH4-50 |
1.1 |
1.5 |
48.7 |
46.5 |
45 |
42.5 |
37 |
31.8 |
21.8 |
10 |
|
| EDHm4-60 |
EDH4-60 |
1.1 |
1.5 |
59 |
55.5 |
53 |
47 |
42.5 |
35 |
23 |
12
|
|
Curvas de Rendimiento Hidráulico

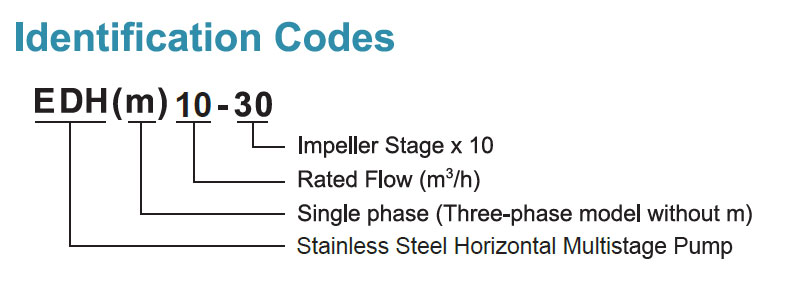

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
2 |
4 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
| Single Phase |
KW |
HP |
Q(l/min) |
0 |
33 |
67 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
217 |
233 |
|
| EDH(m)10-10 |
0.75 |
1 |
H(m) |
9.4 |
9.6 |
9.5 |
9.1 |
8.7 |
8.3 |
7.8 |
7.1 |
6.4 |
5.4 |
4.4 |
3.1 |
|
| EDH(m)10-20 |
19.2 |
18.8 |
18.7 |
17.9 |
17.1 |
16.3 |
15.3 |
13.9 |
12.4 |
10.7 |
8.4 |
6.2 |
|
| EDH(m)10-30 |
1.1 |
1.5 |
28.5 |
28.7 |
28.7 |
27.5 |
26.5 |
25.2 |
23.6 |
21.7 |
19.3 |
17 |
14 |
10 |
|
| EDH(m)10-40 |
1.5 |
2 |
37 |
39.9 |
40.1 |
38.7 |
37.2 |
35.9 |
33.9 |
31.6 |
28.7 |
24.9 |
19.7 |
15.9 |
|
| EDH(m)10-50 |
2.2 |
3 |
48.3 |
48.8 |
49.3 |
47.2 |
45.4 |
43.6 |
41 |
38.2 |
34.2 |
30 |
24.5 |
18
|
|
Curvas de Rendimiento Hidráulico

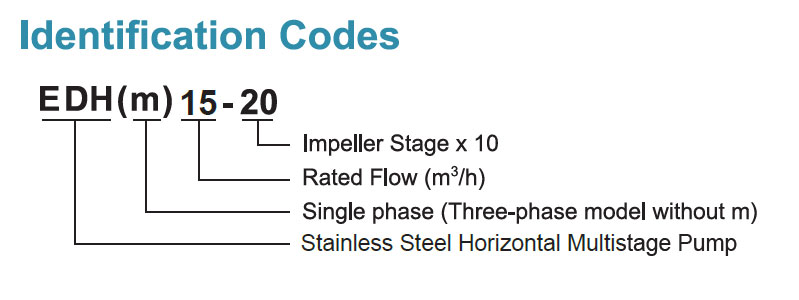

Parámetros Técnicos
| MODEL |
POWER |
Q(m³/h) |
0 |
3 |
6 |
9 |
11 |
13 |
15 |
17 |
19 |
22 |
25 |
28 |
|
| Single Phase |
KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
183 |
217 |
250 |
283 |
317 |
367 |
417 |
467 |
|
| EDH(m)15-10 |
1.1 |
1.5 |
H(m) |
13.6 |
12.7 |
12.5 |
11.6 |
11 |
10.4 |
9.7 |
9.1 |
8.5 |
7.7 |
5.9 |
4.8 |
|
| EDH(m)15-20 |
2.2 |
3 |
28 |
27.3 |
26.4 |
25.4 |
24.5 |
23.4 |
22.2 |
21.1 |
19.7 |
17.4 |
15 |
12 |
|
| EDH15-30 |
3 |
4 |
41.6 |
40.6 |
39.7 |
38.4 |
37.2 |
35.8 |
34.1 |
32.3 |
30.2 |
26.6 |
22.8 |
18.8
|
|

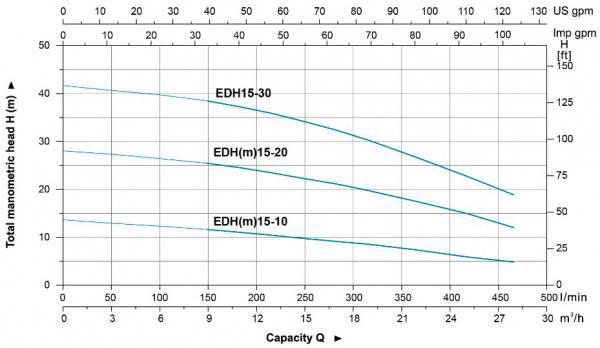

Curvas de Rendimiento Hidráulico

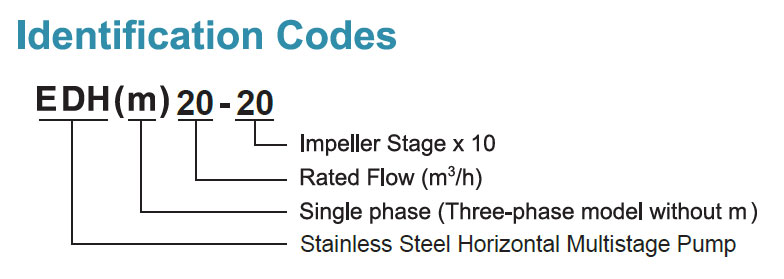

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
20 |
22 |
25 |
28 |
31 |
|
| Single Phase |
KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
333 |
367 |
417 |
467 |
517 |
|
| EDH(m)20-10 |
1.1 |
1.5 |
H(m) |
14.1 |
13.5 |
13.1 |
12.6 |
11.9 |
11.2 |
10.2 |
9.8 |
8.7 |
8 |
6.8 |
5.2 |
|
| EDH(m)20-20 |
2.2 |
3 |
28.1 |
28 |
27.2 |
26.5 |
25.7 |
24.5 |
23.1 |
22 |
20.8 |
18.5 |
15.9 |
13.2 |
|
| EDH20-30 |
4 |
5.5 |
42.6 |
42.2 |
41.5 |
41.2 |
40.3 |
38.9 |
36.9 |
35.3 |
33.2 |
30.1 |
26.3 |
22
|
|

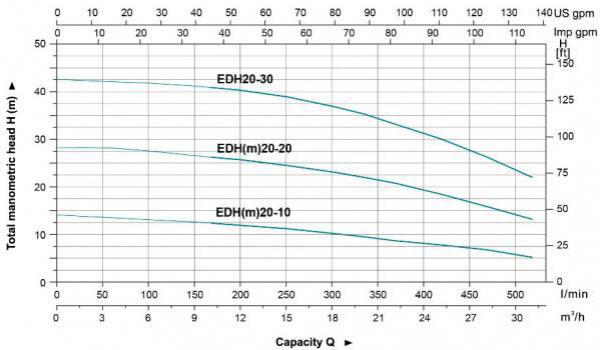

Curvas de Rendimiento Hidráulico

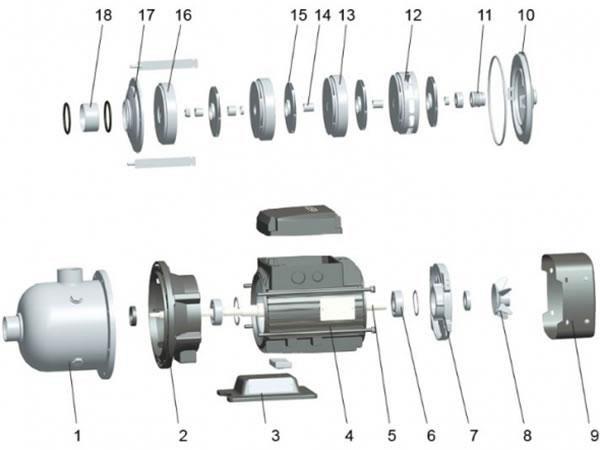

Tabla de piezas
| No. | Pieza | Material |
| 1 | Cuerpo de la bomba | AISI 304/AISI 316 |
| 2 | Soporte | ZL 102 |
| 3 | Placa inferior | Hierro fundido |
| 4 | Estátor | |
| 5 | Rotor | |
| 6 | Cojinete | |
| 7 | Cubierta trasera | ZL 102 |
| 8 | Ventilador | PP |
| 9 | Cubierta del ventilador | 08F |
| 10 | Cubierta del soporte | AISI 304 |
| 11 | Sello mecánico | Carbono/Cerámica |
| 12 | Difusor3 | AISI 304 |
| 13 | Difusor2 | AISI 304 |
| 14 | Manga | AISI 304 |
| 15 | Impulsor | AISI 304 |
| 16 | Casquillo distanciador | AISI 304 |
| 17 | Placa de presión | AISI 304 |
| 18 | Difusor1 | AISI 304 |
