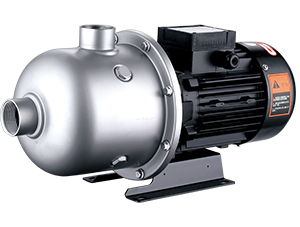

Bomba Centrífuga Horizontal de Acero Inoxidable EDH-F

El Uso
Bomba centrífuga horizontal de acero inoxidable EDH-F es aplicable al suministro de agua al doméstica, soporte de equipos, presurización de bomba, riego de jardines, riego de invernadero sorducidos de vegetales, piscicultura y cría de aves de corral, industrial y minera, agua suministro y drenaje en edificios de gran altura, aire acondicionado central y sistema centralizado de circulación de calefacción, etc.

La Bomba
- Eje AISI 304
-Temperatura máxima del líquido: +60℃
-Altitud: hasta 1000m
-Máx. succión: 8m
-Presión máxima: limitada por presión de operación máx.
-Presión de operación máxima: 10 bar
-Valor PH líquido: 6,5-8,5

Motor
- IE2 motor
-Motor con bobinado de cobre
-Protector incorporado para motor monofásico
-Clase de aislamiento: F
-Clase de protección: IPX4
-Temperatura ambiente máxima: +40℃

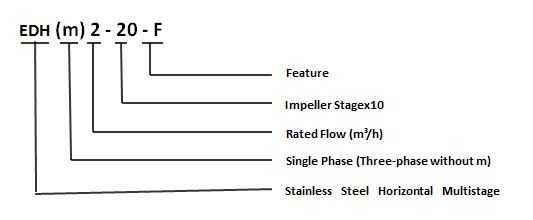

Códigos de identificación
Datos técnicos
Modelo Potencia Q(m³/h) 0.5 1 1.5 2 2.5 3 3.5 4
kW HP Q(l/min) 8.3 16.7 25 33.3 41.7 50 58.3 66.7
EDH(m)2-20-F 0.37 0.5 H
(m)
16.7 16.2 15 14 12 10.6 8.8 6.5
EDH(m)2-30-F 0.37 0.5 25.7 24.3 23.8 21.3 19 16.1 12.5 7.2
EDH(m)2-40-F 0.55 0.75 34.9 34.1 33.2 30.7 23 22.9 18.4 12.6
EDH(m)2-50-F 0.55 0.75 43.5 42.1 39.5 35.9 29 25.7 19.6 13.5
EDH(m)2-60-F 0.75 1.0 50.8 49.2 45.6 41.5 35 30.4 23.4 14.3

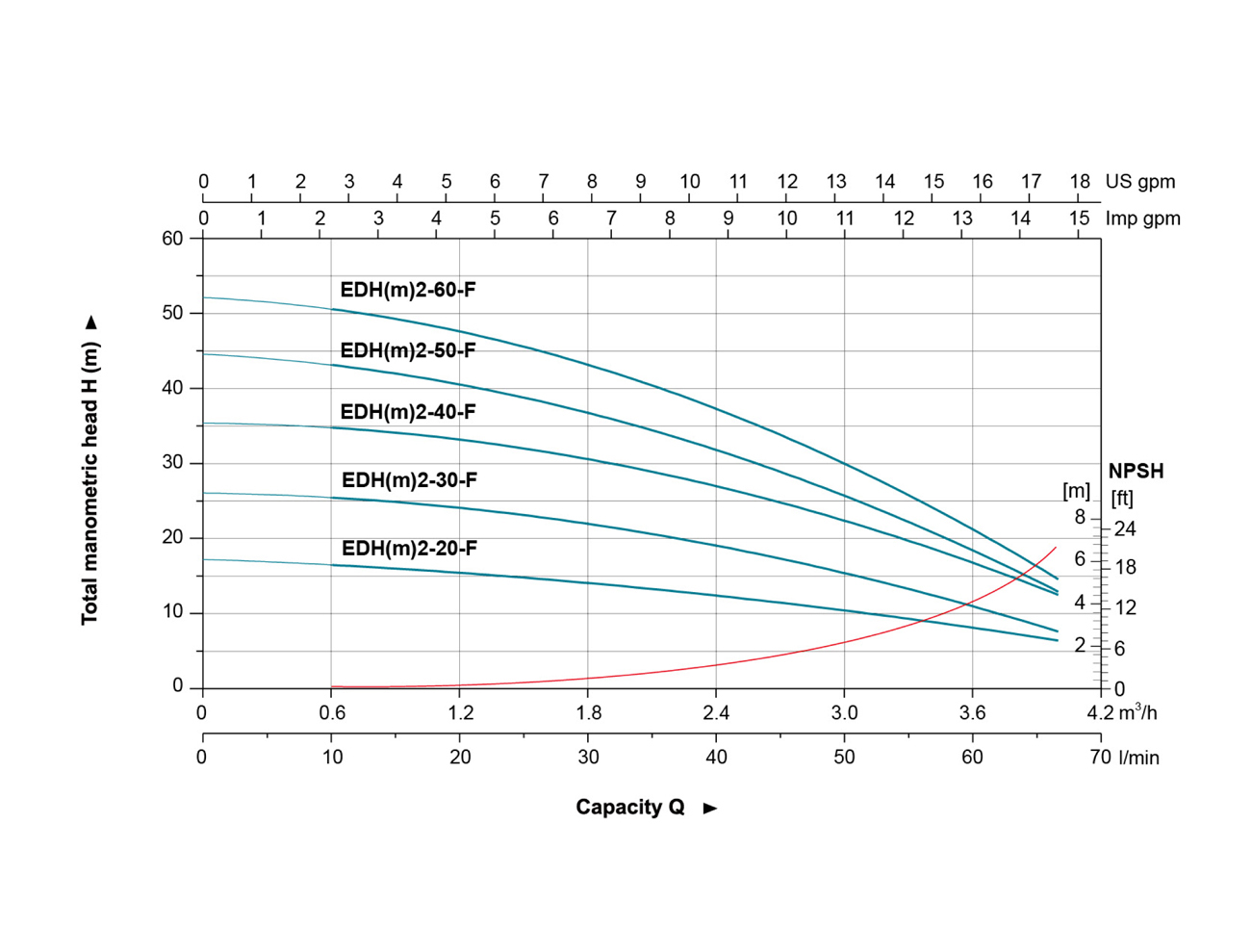

Curvas de Rendimiento Hidráulicas

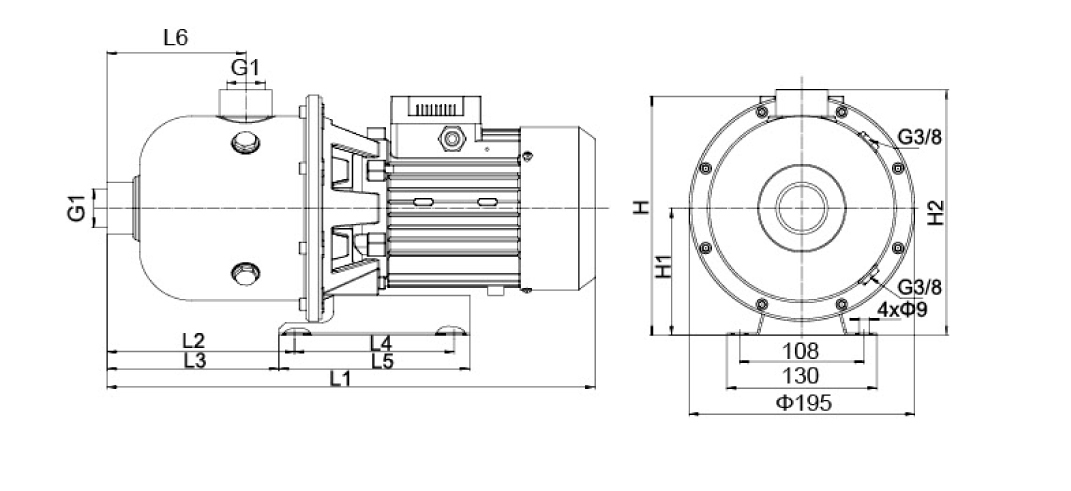

Dimensión
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg)
LxWxH
(mm)
Cantidad
(PCS/20'TEU)
1~ 3~
EDH(m)2-20-F 426 162 148.5 138 165 120 197.5 187 110 213 10.7 460x225x275 1044
EDH(m)2-30-F 426 162 148.5 138 165 120 197.5 187 110 213 11.1 460x225x275 1044
EDH(m)2-40-F 426 162 148.5 138 165 120 197.5 187 110 213 12.4 460x225x275 1044
EDH(m)2-50-F 426 162 148.5 138 165 120 197.5 187 110 213 12.8 460x225x275 1044
EDH(m)2-60-F 426 162 148.5 138 165 120 197.5 187 110 213 13.8 460x225x275 1044
Datos técnicos
Modelo Potencia Q(m³/h) 1 2 3 4 4.5 5 6 7
kW HP Q(l/min) 17 33 50 67 75 83 100 117
EDH(m)4-20-F 0.55 0.75 H(m) 17.8 17.2 16.1 14.3 12 11.3 6.3 2.3
EDH(m)4-30-F 0.55 0.75 26.7 26.4 24.6 22.1 18 16.8 13.5 7.3
EDH(m)4-40-F 0.75 1 39 37 34 31.5 29 27 20 11
EDH(m)4-50-F 1.1 1.5 49 47 44 41 27 35 27 17
EDH(m)4-60-F 1.1 1.5 59 55 52 47 43 39 29 20

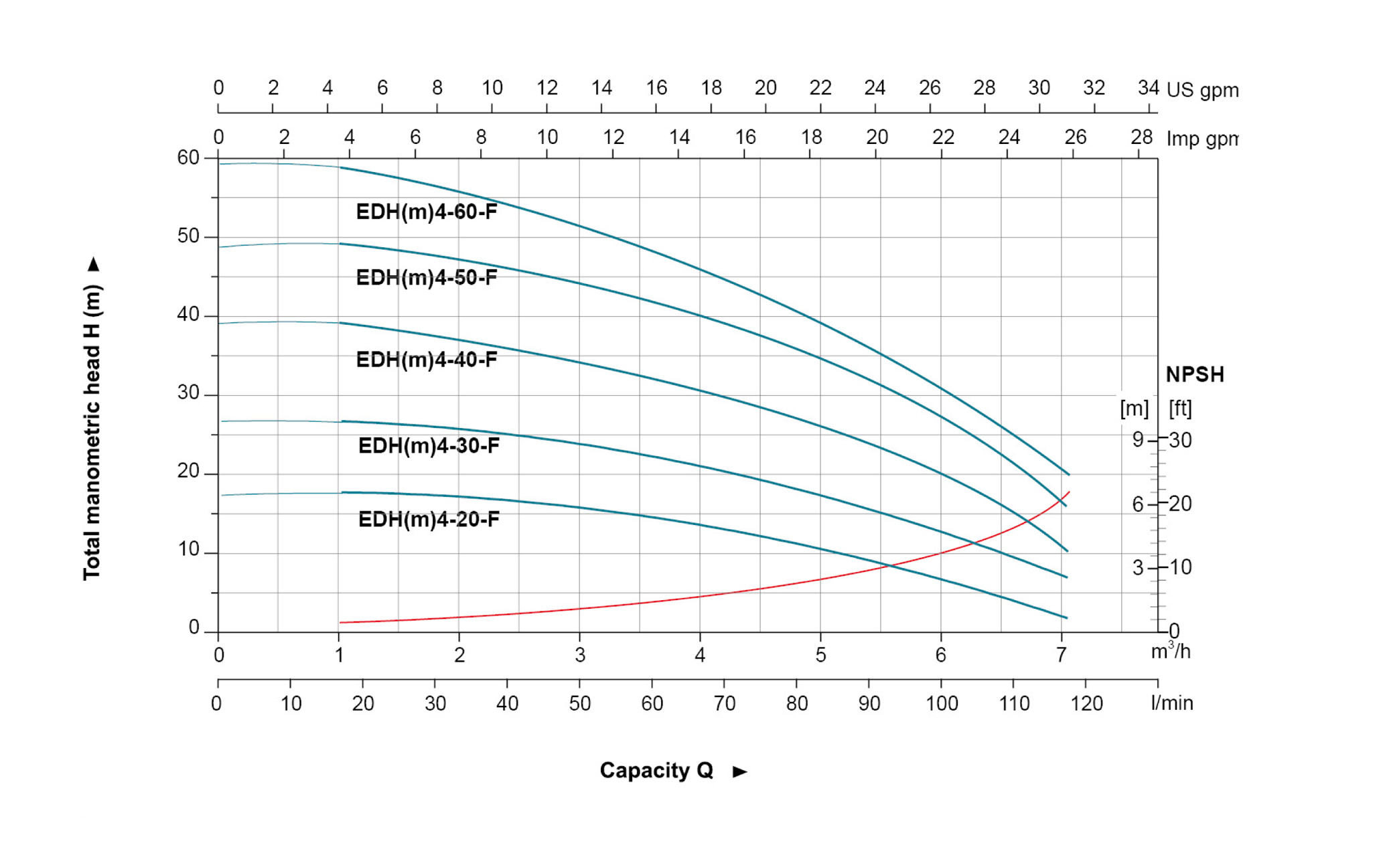

Curvas de Rendimiento Hidráulicas

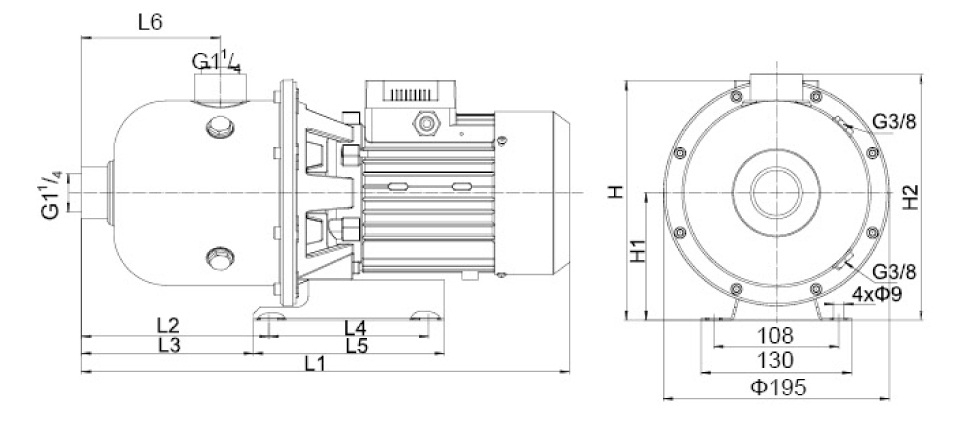

Dimensión
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg)
LxWxH
(mm)
Cantidad
(PCS/20'TEU)
1~ 3~
EDH(m)4-20-F 429 165 151.5 138 165 123 197.5 187 110 215..5 11.5 460x225x275 1044
EDH(m)4-30-F 429 165 151.5 138 165 123 197.5 187 110 215.5 12.9 460x225x275 1044
EDH(m)4-40-F 429 165 151.5 138 165 123 197.5 187 110 215.5 13.8 460x225x275 1044
EDH(m)4-50-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.2 460x225x275 1044
EDH(m)4-60-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.6 460x225x275 1044
Datos técnicos
Modelo Potencia Q(m³/h) 5 7 8 9 10 11 12 13 14
kW HP Q(l/min) 83 117 133 150 167 183 200 217 233
EDH(m)10-10-F 0.75 1.0 H
(m)
9.1 8.7 8.3 7.8 7 6.4 5.4 4.4 3.1
EDH(m)10-20-F 0.75 1.0 17.9 17.1 16.3 15.3 13.5 12.4 10.7 8.4 6.2
EDH(m)10-30-F 1.1 1.5 27.5 26.5 25.2 23.6 21.5 19.3 17 14 10
EDH(m)10-40-F 1.5 2.0 38.7 37.2 35.9 33.9 31.5 28.7 24.9 19.7 15.9
EDH(m)10-50-F 2.2 3.0 47.2 45.4 43.6 41 38 34.2 30 24.5 18

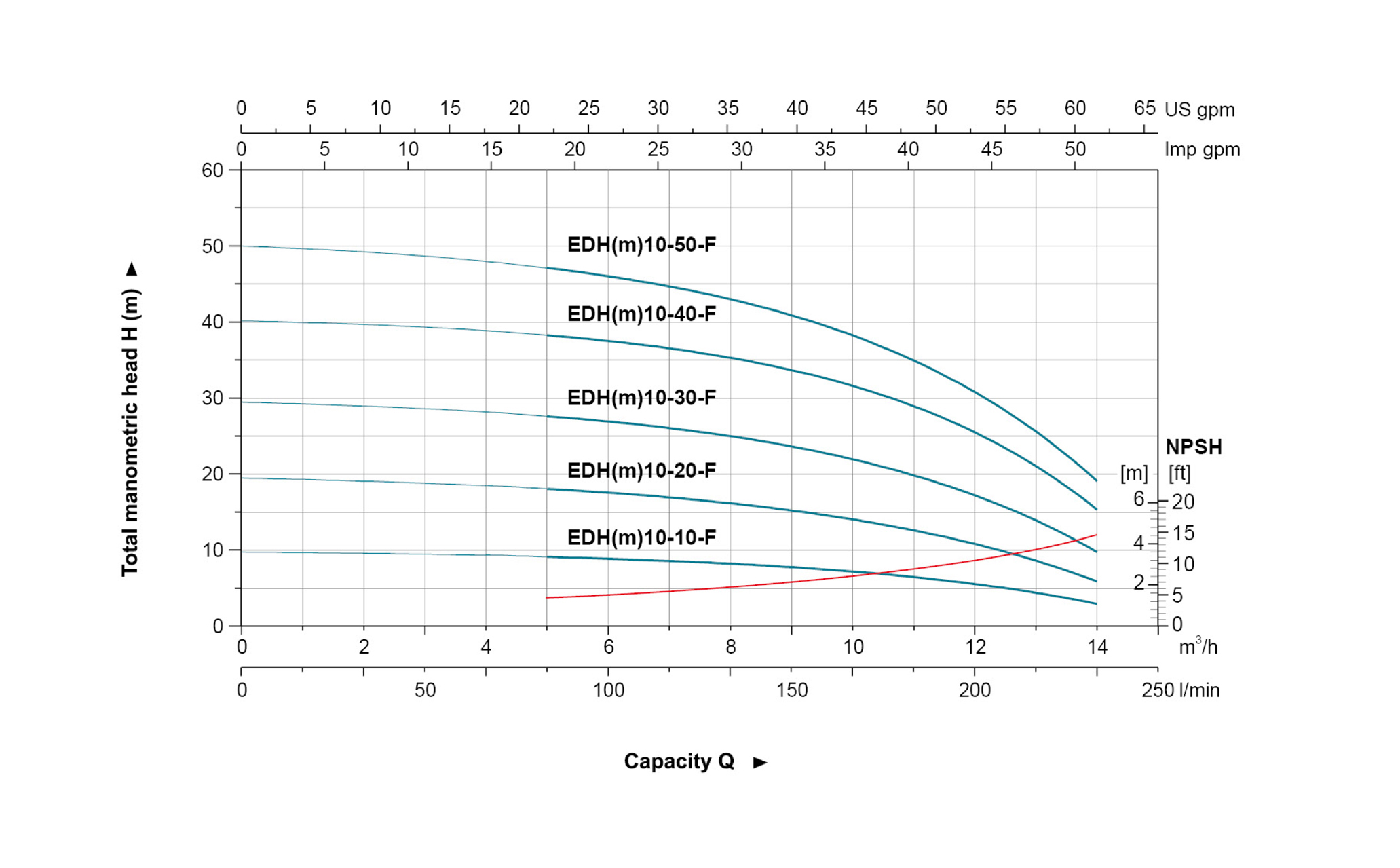

Curvas de Rendimiento Hidráulicas

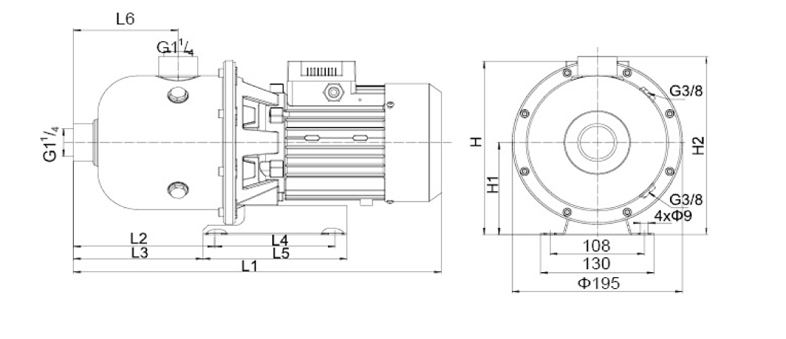

Dimensión
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kgs)
LxWxH
(mm)
Cantidad
(PCS/20'TEU)
1~ 3~
EDH(m)10-10-F 557 288 273 140 170 188 232.5 226 120 260 21.5 610x265x317 540
EDH(m)10-20-F 557 288 273 140 170 188 232.5 226 120 260 22 610x265x317 540
EDH(m)10-30-F 557 288 273 140 170 188 232.5 226 120 260 23.0 610x265x317 540
EDH(m)10-40-F 600 288 273 140 170 188 236 230 120 260 29.0 660x265x317 480
EDH(m)10-50-F 600 288 273 140 170 188 242 230 120 260 30.7 660x265x317 480
Datos técnicos
Modelo Potencia Q(m³/h) 9 11 13 15 17 19 22 25 28
kW HP Q(l/min) 150 183 217 250 283 317 367 417 467
EDH(m)15-10-F 1.1 1.5 H
(m)
11.6 11 10.4 9.4 9.1 8.5 7.7 5.9 4.8
EDH(m)15-20-F 2.2 3.0 25.4 24.5 23.4 22 21.1 19.7 17.4 15 12
EDH15-30-F 4.0 5.0 38.4 37.2 35.8 34 32.3 30.2 26.6 22.8 18.8

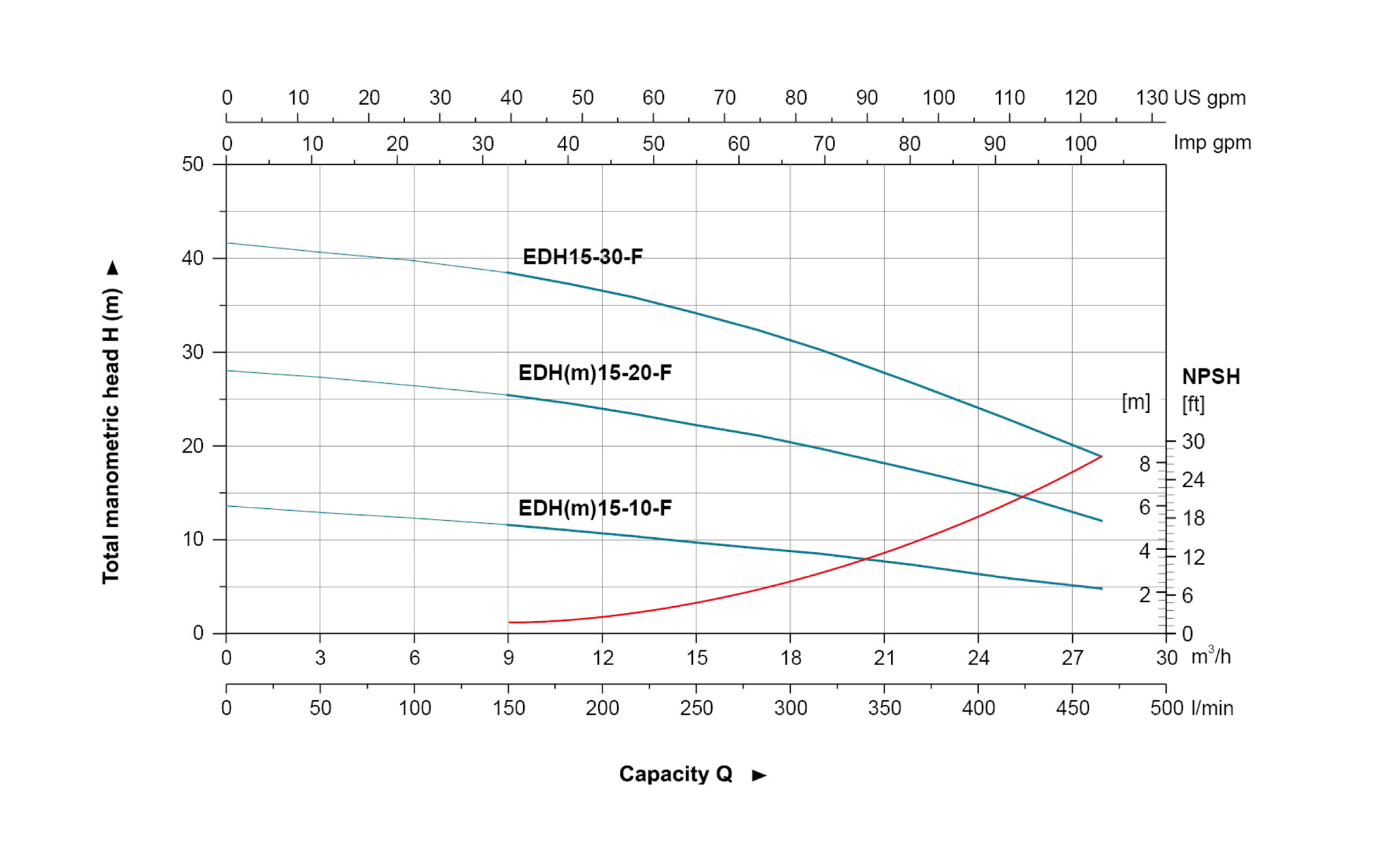

Curvas de Rendimiento Hidráulicas

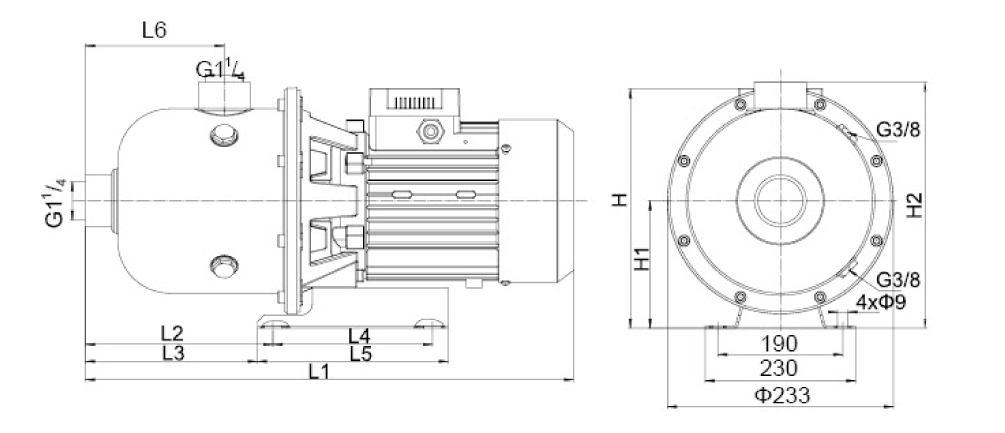

Dimensión
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg)
LxWxH
(mm)
Cantidad (PCS/20'TEU)
1~ 3~
EDH(m)15-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)15-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH15-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480
Datos técnicos
Modelo Potencia Q(m³/h) 9 12 15 18 20 22 25 28 31
kW HP Q(l/min) 150 200 250 300 333 367 417 467 517
EDH(m)20-10-F 1.1 1.5 H
(m)
12.4 11.9 11.2 10.2 9.5 8.7 8 6.8 5.2
EDH(m)20-20-F 2.2 3.0 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30-F 4.0 5.5 41.2 40.3 38.9 36.9 35 33.2 30.1 26.3 22

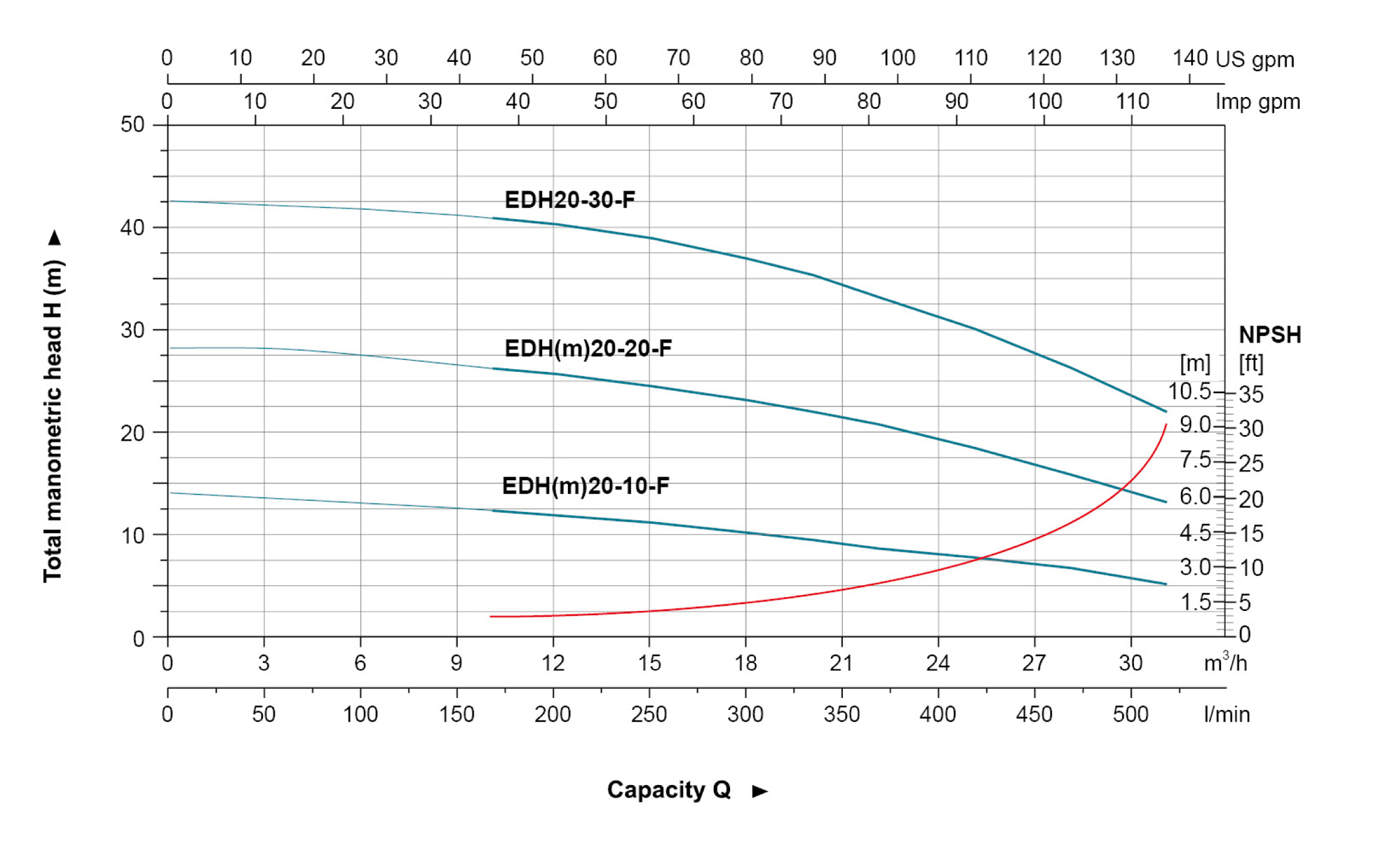

Curvas de Rendimiento Hidráulicas

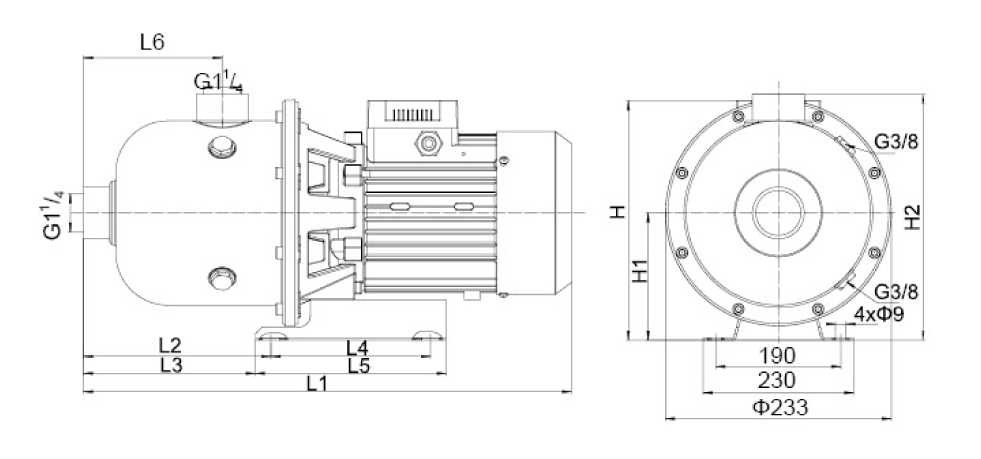

Dimensión
Modelo L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg)
LxWxH
(mm)
Cantidad
(PCS/20'TEU)
1~ 3~
EDH(m)20-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)20-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH20-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480

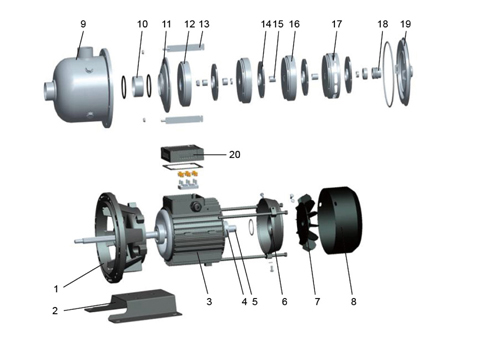

Tabla de materiales
No Pieza Material
1 Soporte ZL 102
2 Base W235
3 Estátor
4 Conjinete
5 Rotor ZL 102
6 Cubierta trasera PP
7 Ventilado 08F
8 Cubierta del Ventilado AISI 304
9 Cuerpo de Bomba AISI 304
10 Cepillo de espacio AISI 304
11 Placa de Presión AISI 304
12 Disfusor 1 AISI 304
13 Placa de Tensión AISI 304
14 Impulsor AISI 304
15 Manguito AISI 304
16 Disfusor2 AISI 304
17 Disfusor3 AISI 304
18 Sello Mecanico Carbono/Cerámica
19 Cubierta del Soporte AISI 304
20 Cubierta de Terminal Plastico
