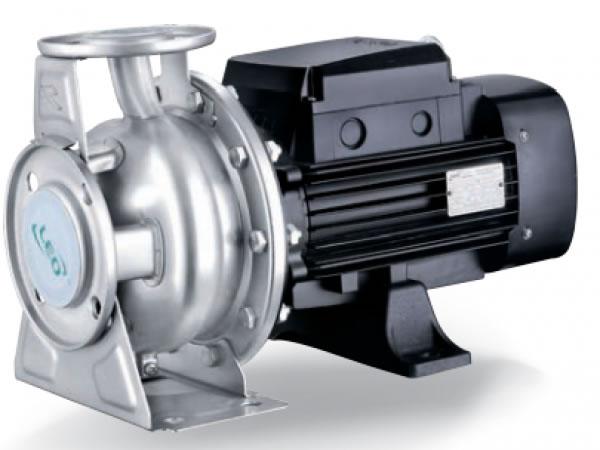

Bomba centrífuga estándar XZS

Usos:
Suministro de agua: filtración y transferencia en obras hidráulicas, suministro de agua local y elevadora de presión en tuberías principales.
Elevación de presión industrial: Sistema de agua, sistema de limpieza.
Suministro de agua industrial: alimentación de caldera, sistema de enfriamiento, aire acondicionado transporte de ácido liviano y líquido alcalino.
Tratamiento de agua: Sistemas de destilación, separadores y piscinas.
Riego agrícola, industria petroquímica, medicina y saneamiento, entre otros. A.

Condiciones de operación:
- Líquidos ligeros, limpios, no inflamables y explosivos y que no contengan fibras ni partículas sólidas.
- Temperatura del líquido: - 15 ~ +80℃
- Rango del flujo: 0.7 ~132 m3/h
- Rango del cabezal: 9 ~58 m
- Temperatura ambiente: -15 ~ +40℃
- Presión de funcionamiento máx.: 33 bar
- Altitud: hasta 1000 m

Características del motor:
- Motor IE 2 (motor IE 3 opcional).
- Totalmente cerrado y enfriado por ventilador.
- Clase de protección: IP 55
- Clase de aislamiento: F

Temperatura ambiente

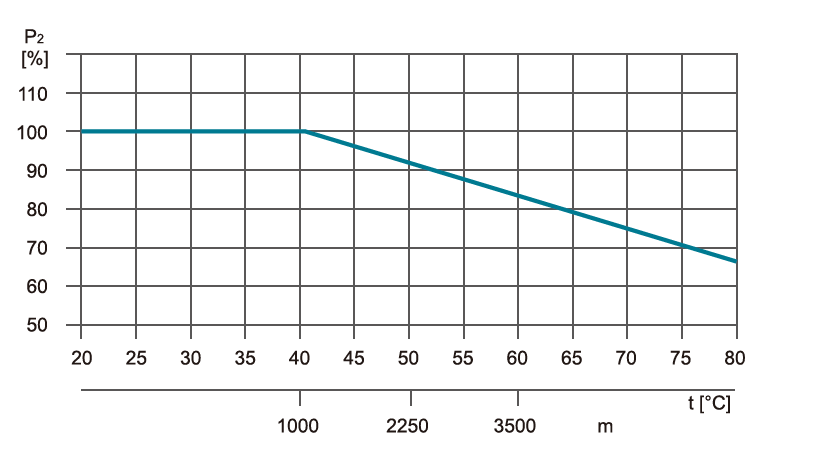

Temperatura ambiente máx.: +40°C. Para una temperatura ambiente mayor a 40°C o la instalación a una altitud mayor de 1000 m sobre el nivel del mar, requiere la utilización de un motor mucho más grande. Debido a la baja densidad del aire y los pobres efectos de enfriamiento, la potencia de salida del motor P2 se reducirá. Ver la imagen. Por ejemplo, cuando la bomba es instalada a más de 3500m sobre el nivel del mar, P2 disminuye 88%. Cuando la temperatura ambiente está por sobre 70°C, P2 disminuirá a 78%.

Parámetros técnicos

MODELO	POTENCIA		Q (m3/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54

View Full Table

MODELO	POTENCIA		Q (m3/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72	90	108	114	120	126	132
	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12	7
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16	12	7.5
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5	17.5	13	12
100-80-160/92	9.2	12.5		33											31	30	28	26	23
100-80-160/110	11	15		38.5											36	35	33	31	28
100-65-200/150	15	20		47											44	43	41	39	36	32	30	28	26	23
100-65-200/185	18.5	25		53											51	50	49	48	45	41	39	37	35	33
100-65-200/220	22	30		58											57	56	55	54	51	47	45.5	44	42	40

Close

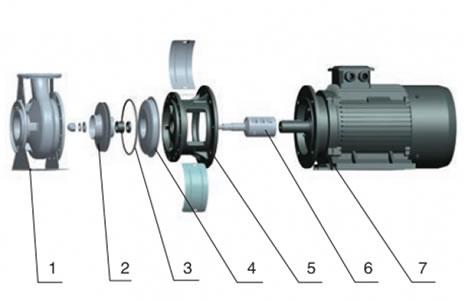

Tabla de Piezas

No.	Pieza	Material
1	Cuerpo de la bomba	AISI 304
2	Impulsor	AISI 304
3	Sello mecánico
4	Cubierta trasera	AISI 304
5	Soporte	HT 200
6	Eje de la bomba	AISI 304/45#
7	Motor

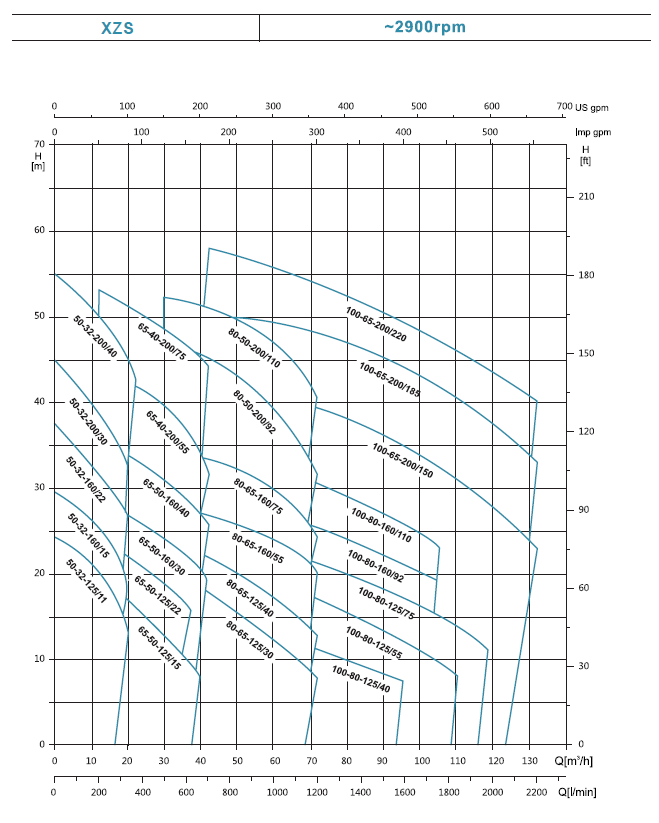

Curva de rendimiento hidráulico

LEO GROUP (cotiza en la Bolsa de Valores de Shenzhen con el código 002131) es una empresa de alta tecnología dedicada a la I + D, diseño, venta y oferta de servicios de una extensa variedad de bombas. LEO es la primera sociedad cotizada dentro de la industria china de bombas. Vale mencionar que LEO cuenta con el único centro tecnológico autorizado por el estado en esta industria.
