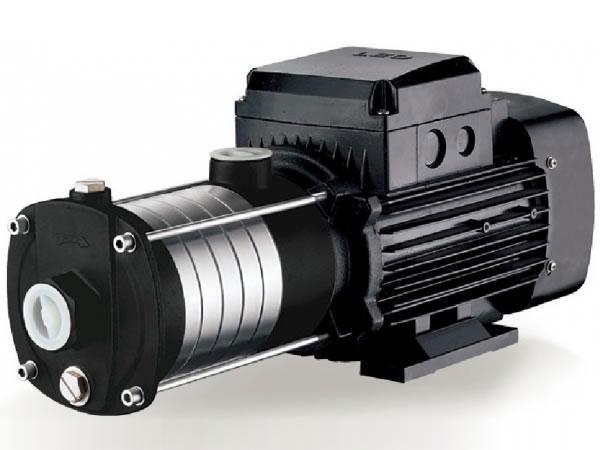

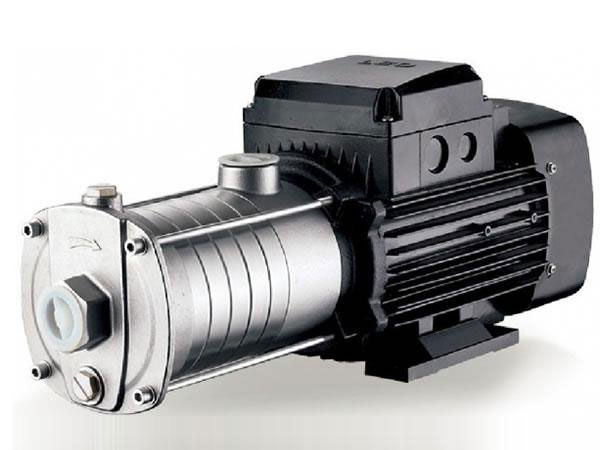

Bomba centrífuga horizontal de acero inoxidable ECH
Usos
La bomba centrífuga horizontal de acero inoxidable es adecuada para el suministro de agua doméstico, soporte de equipos, presurización de tuberías, riego de jardines, riego de vegetales en invernaderos, cría de peces y de aves, industria y minería, suministro de agua y drenaje de edificios de gran altura, aires acondicionados centrales y sistemas de calefacción central.
Características
- Eje AISI 304
- Temperatura máxima del líquido: +85℃
- Altitud: hasta 1000m
- Succión máxima: 8m
- Presión máxima de entrada: limitado por la presión máxima de funcionamiento.
Motor
- Motor con bobinado de cobre
- Para el motor monofásico protector termal integrado.
- Clase de aislamiento: F
- Clase de protección: IP44
- Temperatura ambiente máxima: +40℃

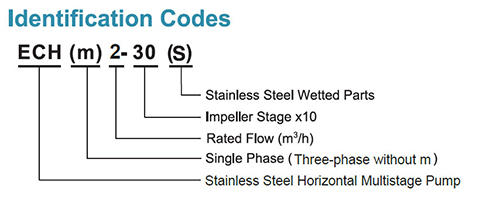

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
|
| KW |
HP |
Q(l/min) |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
|
| ECH(m)2-20 |
0.37 |
0.5 |
H(m) |
18 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)2-30 |
0.37 |
0.5 |
27 |
24 |
22 |
20 |
18 |
16 |
12 |
|
| ECH(m)2-40 |
0.55 |
0.75 |
35 |
33 |
30 |
26 |
24 |
21 |
16 |
|
| ECH(m)2-50 |
0.55 |
0.75 |
45 |
40 |
37 |
33 |
30 |
24 |
19 |
|
| ECH(m)2-60 |
0.75 |
1 |
53 |
50 |
45 |
40 |
36 |
30 |
23 |
|

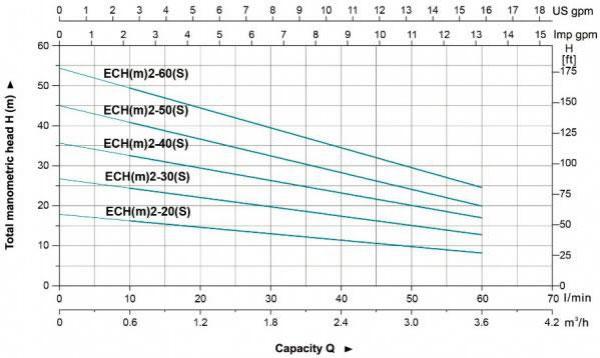

Curvas de Rendimiento Hidráulico
Curvas de Rendimiento Hidráulico

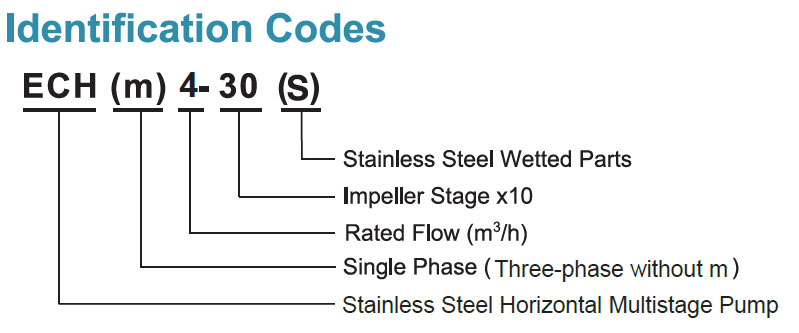

| MODELO |
POTENCIA |
Q(m³/h) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| KW |
HP |
Q(l/min) |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| ECH(m)4-20 |
0.55 |
0.75 |
H(m) |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)4-30 |
0.55 |
0.75 |
27 |
25 |
23 |
21 |
19 |
16 |
13 |
|
| ECH(m)4-40 |
0.75 |
1.0 |
36 |
34 |
32 |
28 |
26 |
22 |
17 |
|
| ECH(m)4-50 |
1.1 |
1.0 |
46 |
43 |
40 |
36 |
33 |
28 |
21 |
|
| ECH(m)4-60 |
1.1 |
1.0 |
55 |
52 |
48 |
43 |
39 |
33 |
26 |
|

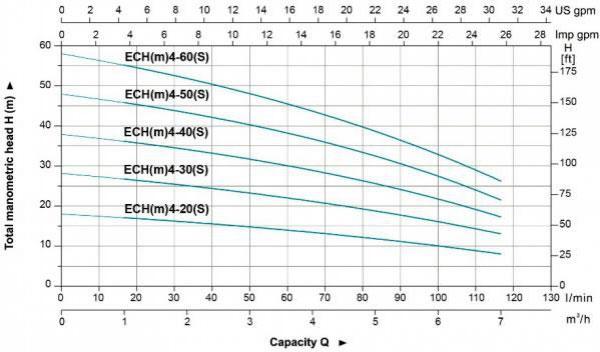

Curvas de Rendimiento Hidráulico

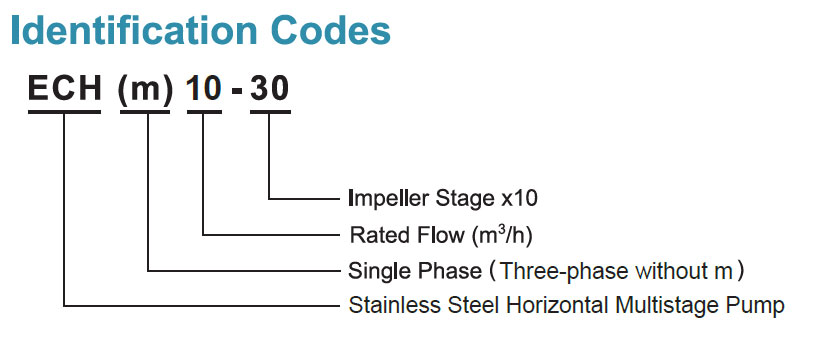

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| KW |
HP |
Q(l/min) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
|
| ECH(m)10-10 |
0.75 |
1 |
H(m) |
10.1 |
10 |
9.8 |
9.7 |
9.6 |
9.4 |
9.1 |
8.7 |
8.2 |
7.7 |
6.8 |
5.8 |
4.8 |
|
| ECH(m)10-20 |
19.5 |
19.3 |
19 |
18.9 |
18.7 |
18.4 |
17.9 |
17.1 |
16.3 |
15.3 |
14 |
12.5 |
10.6 |
|
| ECH(m)10-30 |
1.1 |
1.5 |
29.3 |
28.9 |
28.6 |
28.5 |
28.3 |
27.7 |
27.1 |
26.3 |
24.9 |
23.4 |
21.4 |
19.3 |
16.9 |
|
| ECH(m)10-40 |
1.5 |
2 |
40 |
40 |
39.6 |
39.7 |
39.8 |
39.2 |
38.6 |
37.6 |
35.9 |
33.9 |
31.2 |
28.2 |
24.6 |
|
| ECH(m)10-50 |
2.2 |
3 |
49.9 |
49.6 |
49.2 |
48.9 |
49.1 |
48.6 |
47.8 |
46.4 |
44.4 |
42.2 |
39.5 |
35.9 |
31.1 |
|
Curvas de Rendimiento Hidráulico

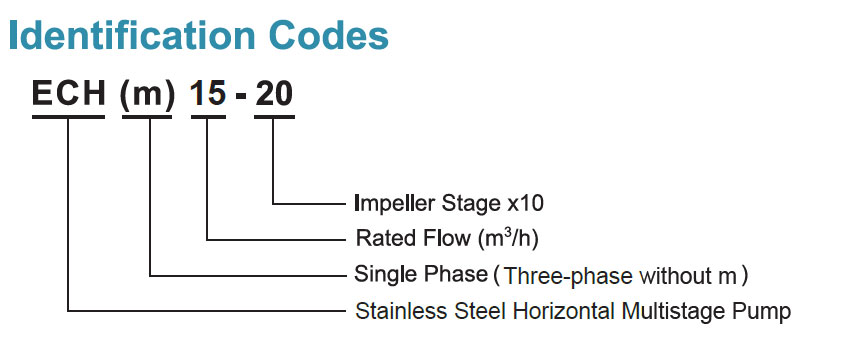

Parámetros Técnicos
| MODELO |
POTENCIA |
Q(m³/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
|
| KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
|
| ECH(m)15-10 |
1.1 |
1.5 |
H(m) |
13.9 |
13.5 |
13.1 |
12.4 |
11.6 |
10.6 |
9.4 |
8.2 |
|
| ECH(m)15-20 |
2.2 |
3 |
27.8 |
27.5 |
26.7 |
25.6 |
24.1 |
22.7 |
21.1 |
18.8 |
|
| ECH15-30 |
3 |
4 |
42.1 |
40.9 |
39.8 |
38.7 |
36.9 |
34.9 |
31.9 |
28.5 |
|
| ECH15-40 |
4 |
5.5 |
55.5 |
54.3 |
52.8 |
51.8 |
49.7 |
46.8 |
42.9 |
38.3 |
|
Curvas de Rendimiento Hidráulico

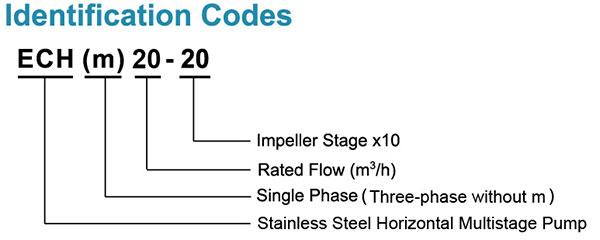

Parámetros Técnicos
| MODELO | POTENCIA | Q（m³/h） | 12 | 16 | 20 | 24 |
28 |
|
| KW | HP | Q（l/min） | 200 | 267 | 333 | 400 |
467 |
| ECH(m)20-10 | 1.1 | 1.5 | H(m) | 12.1 | 10.8 | 9.5 | 7.8 |
5.7 |
|
| ECH(m)20-20 | 2.2 | 3 | 26.1 | 24.4 | 22.4 | 19.8 |
17.2 |
|
| ECH20-30 | 4.0 | 5.5 | 39.9 | 38.0 | 35.5 | 31.4 |
26.9 |
|
| ECH20-40 | 52.7 | 50.1 | 45.9 | 40.3 |
34.0 |
|

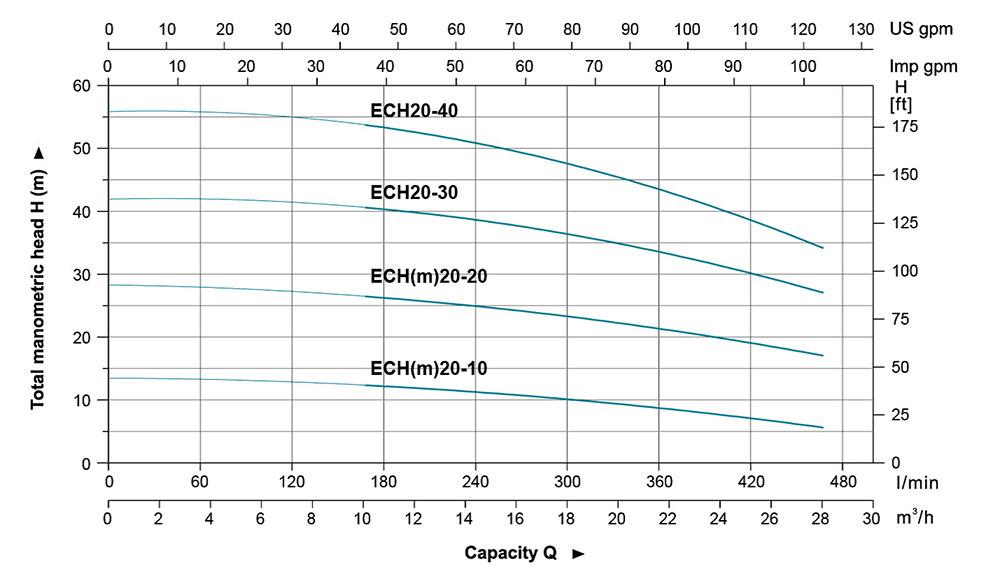

Curvas de Rendimiento Hidráulico

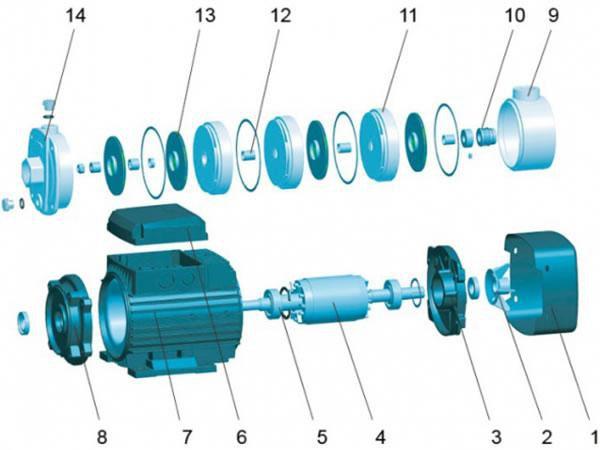

Tabla de piezas
| No. | Pieza | Material |
| 1 | Placa inferior | Q235 |
| 2 | Soporte | Hierro fundido/AISI 304 |
| 3 | Estátor | |
| 4 | Caja de terminales | ABS |
| 5 | Cojinete | |
| 6 | Rotor | |
| 7 | Cubierta trasera | ZL 102 |
| 8 | Ventilador | PP |
| 9 | Cubierta del ventilador | 08F |
| 10 | Sello mecánico | Carbono/Cerámica |
| 11 | Difusor | AISI 304 |
| 12 | Manga | AISI 304 |
| 13 | Impulsor | AISI 304 |
| 14 | Cuerpo de la bomba | Hierro fundido/AISI 304 |
