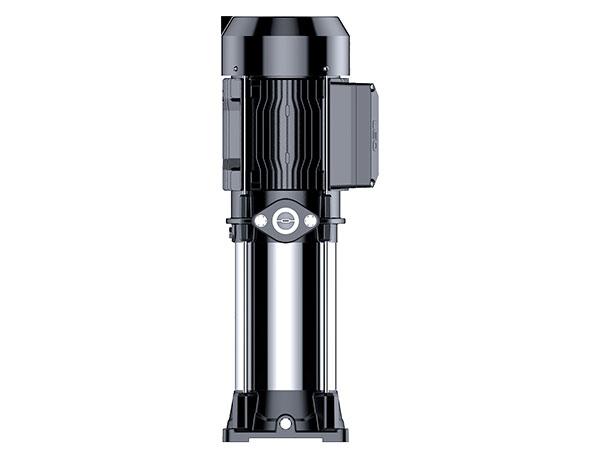

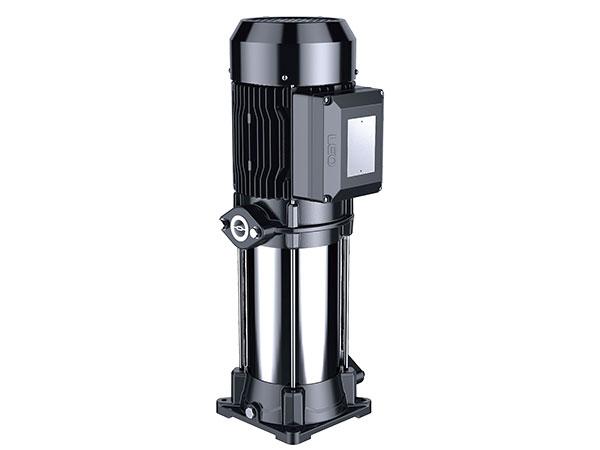

Bomba centrífuga vertical multietapa EVS
Usos
La bomba centrífuga vertical multietapa EVS es perfecta para transferir líquidos que tiene baja viscosidad, no inflamables, resistentes a explosiones y no tienen partículas sólidas o fibras. Es también adecuada para el suministro de agua y drenaje en edificios de gran altura, filtración y transferencia en obras hidráulicas, elevación de presión en tuberías principales, sistemas de limpieza y lavado, alimentación de calderas, circulación de agua de enfriamiento, sistemas de tratamiento de agua, sistemas auxiliares y equipos de soporte.
Sistema de Ultra-filtración, sistemas de ósmosis inversa.
Cndiciones de Funcionamiento:
Impulsor, difusor y cilindro AISI304
Eje soldado de acero inoxidable
Rango de temperatura del líquido: +4℃ ~ +60℃
Entrada y salida del agua de hierro fundido con tratamiento especial antioxidante.
Valor de PH del líquido: 6.5 - 8.5
Presión máxima de funcionamiento: 15 bar
Altitud: Hasta 1000 m
Cojinete C&U
Motor:
Motor con bobinado de cobre.
Clase de aislamiento: F
Clase de protección: IP55
Temperatura ambiente máxima: 40°C
Tamaño
| Modelo |
A |
B |
C |
D |
E |
F |
Inlet |
Outlet |
|
| EVS2-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-7 |
612 |
266.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-8 |
637 |
291.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|

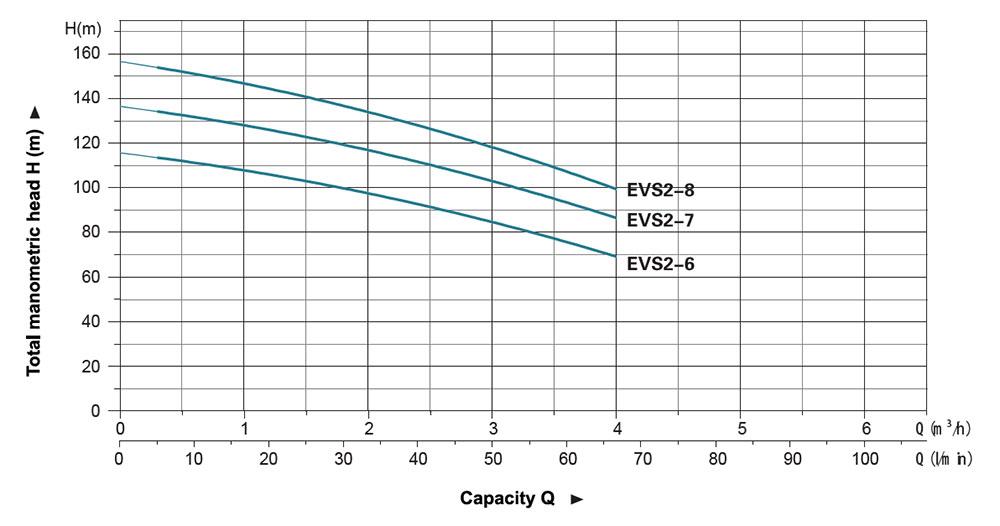

Curvas de Rendimiento Hidráulico
Información del embalaje
| Modelo |
GW (Kgs) |
L (mm) |
W (mm) |
H (mm) |
Cantidad (Piezas/20'TEU) |
|
| EVS2-6 |
41.44 |
730 |
330 |
370 |
336 |
|
| EVS2-7 |
43.97 |
730 |
330 |
370 |
336 |
|
| EVS2-8 |
44.74 |
730 |
330 |
370 |
336
|
|
Tamaño
| Modelo |
A |
B |
C |
D |
E |
F |
Inlet |
Outlet |
|
| EVS4-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS4-7 |
612 |
266.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1 |
|
| EVS4-8 |
637 |
291.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1
|
|

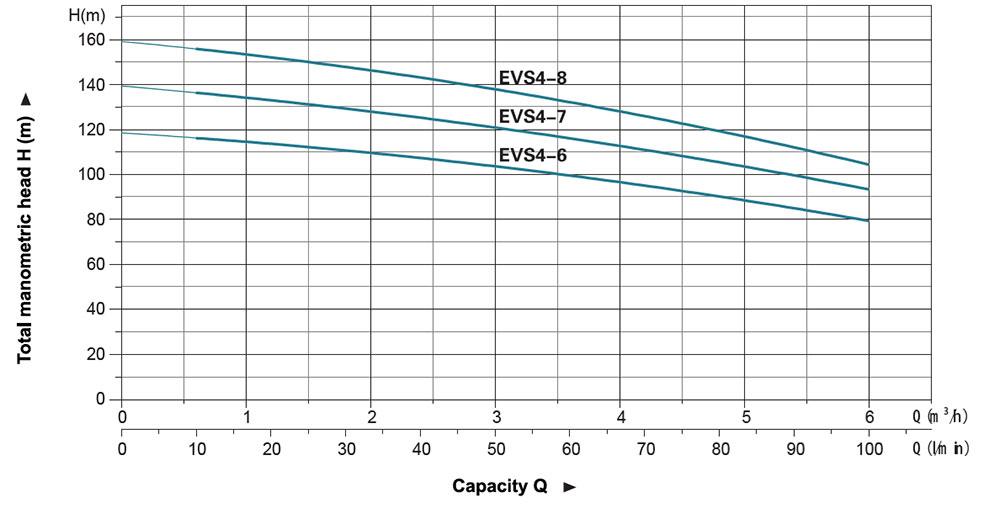

Curvas de Rendimiento Hidráulico
Información del embalaje
| Modelo |
GW (Kgs) |
L (mm) |
W (mm) |
H (mm) |
Cantidad(Piezas/20'TEU) |
|
| EVS4-6 |
43.2 |
730 |
330 |
370 |
336 |
|
| EVS4-7 |
47.38 |
730 |
330 |
370 |
336 |
|
| EVS4-8 |
48.15 |
730 |
330 |
370 |
336
|
|

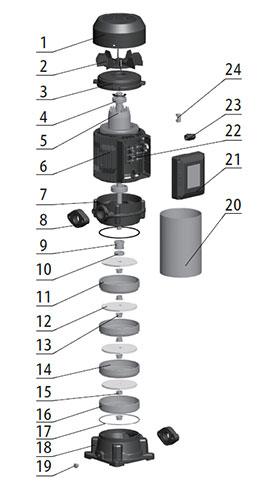

Tabla de piezas
| No. | Pieza | Material |
| 1 | Cubierta del ventilador | 08F |
| 2 | Ventilador | PP |
| 3 | Cobertura trasera | Hierro fundido |
| 4 | Cojinete | |
| 5 | Rotor | |
| 6 | Estátor | |
| 7 | Base del motor | Hierro fundido |
| 8 | Brida ovalada | Hierro fundido |
| 9 | Sello mecánico | Ceramic/Carbon |
| 10 | Manga encajada | AISI304 |
| 11 | Difusor mediano | AISI304 |
| 12 | Impulsor | AISI304 |
| 13 | Manga | AISI304 |
| 14 | Difusor con cojinete | AISI304 |
| 15 | Guide sleeve | AISI304 |
| 16 | Difusor primario | AISI304 |
| 17 | Junta tórica | NBR |
| 18 | Base | Hierro fundido |
| 19 | Tapón de drenaje | |
| 20 | Cilindro | AISI304 |
| 21 | Caja de terminales | ABS |
| 22 | Base del cableado | |
| 23 | Soporte del cable | |
| 24 | Pinza de alambre | |
