Bomba vertical en línea LPP

 Bomba Vertical En Línea LPP

Usos
HVAC: Circulación de agua caliente, caldera de flujo mixto y suministro de calor intermitente.
Sistemas de aire acondicionado: Circulación de agua de enfriamiento
Sistema de suministro de agua: Filtración y transferencia en obras hidráulicas.
Elevación de presión en tuberías principales.
Aplicaciones industriales: sistemas de lavado y limpieza, alimentación de calderas. Sistemas de tratamiento de agua y sistemas auxiliares.
Sistema contra incendios

Bomba
Flujo: hasta 760 m3/h
Cabezal: Hasta 85 m
Rango de potencia: 0.37 – 132 kW
Temperatura del líquido: 0°C – +90°C
Temperatura ambiente máx.: + 40°C
Presión de funcionamiento máx.: 16 bar
Altitud: Hasta 1000m

Motor
Construcción cerrada
Clase de aislamiento: F
Clase de protección: IP 55
Motor IE 2 estándar. Motor IE 3 está disponible por pedido

Temperatura Ambiente
Temperatura ambiente máx.: +40°C.

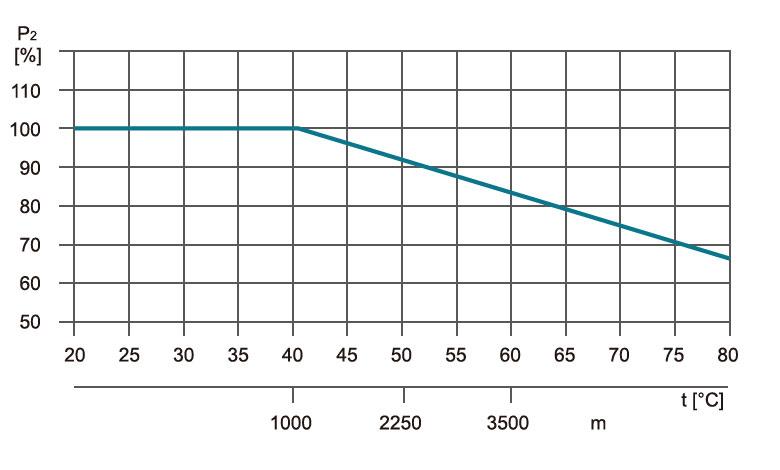

Temperatura ambiente sobre 40°C, o instalación a una altitud de más de sobre m sobre el nivel del mar, requiere la utilización de un motor mucho más grande. Debido a la baja densidad del aire y los pobres efectos de enfriamiento, la potencia de salida del motor P2 se reducirá. Ver la imagen. Por ejemplo, cuando la bomba es instalada a más de 3500m sobre el nivel del mar, P2 disminuye 88%. Cuando la temperatura ambiente está por sobre 70°C, P2 disminuirá a 78%.

Bomba Vertical En Línea LPP

Brida
EN 1092 y DIN 2576 estándar

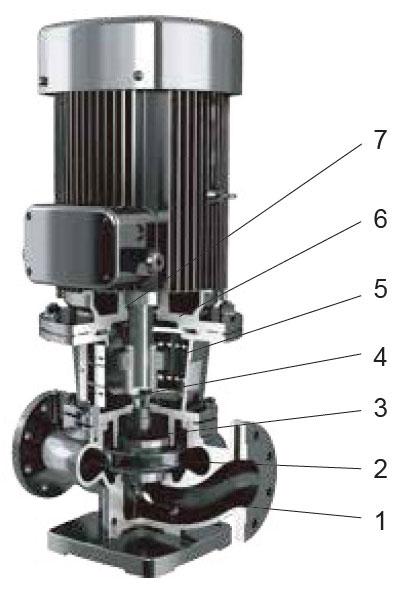

Tabla de piezas
Tabla de piezas
NO. Pieza Material
1 Cuerpo de la bomba Hierro fundido
2 Impulsor Hierro fundido
3 Sello mecánico Carbono/Carburo de silicio
4 Eje de la bomba Acero/AISI304
5 Clamp ring Acero
6 Base el motor Hierro fundido
7 Motor
Parámetros técnicos
Modelo Potencia P2(KW) Velocidad nominal n(r/min) Flujo nominal Q(m³/h) Cabezal nominal (m) Flujo máx. Q(m³/h) Cabezal máx. H(m) NPSHc (m)
LPP80-28-11/4 11 1480 90 28 120 31 2
LPP80-22-7.5/4 7.5 1480 80 22 100 24 2
LPP80-19-5.5/4 5.5 1480 68 19 80 21.5 2
LPP100-32-22/4 22 1480 170 32 213 36 2
LPP100-30-18.5/4 18.5 1480 160 30 208 33 2
LPP100-25-15/4 15 1480 155 25 186 28 2
LPP100-21-11/4 11 1480 130 21 170 23 2
LPP100-16-7.5/4 7.5 1480 115 16 150 19 2
LPP125-35-30/4 30 1480 200 35 279 40 2.5
LPP125-31-22/4 22 1480 170 31 260 34 2
LPP125-28-18.5/4 18.5 1480 155 28 249 30 2
LPP125-24-15/4 15 1480 140 24 230 27 2
LPP125-19-11/4 11 1480 125 19 209 22 2
LPP150-33-37/4 37 1480 300 33 390 37 3.5
LPP150-29-30/4 30 1480 280 29 360 32 3.5
LPP150-24.5-22/4 22 1480 250 24.5 324 28 3
LPP150-21.5-18.5/4 18.5 1480 230 21.5 290 23 3
LPP150-50-45/4 45 1480 200 50 260 52 2
LPP150-40-37/4 37 1480 200 40 260 44 2
LPP150-33-30/4 30 1480 200 33 300 36 3.5
LPP150-25-22/4 22 1480 200 25 260 28 3.5
LPP150-25-30/4 30 1480 300 25 360 31 4.1
LPP150-21-18.5/4 18.5 1480 200 21 260 24 3
LPP150-17-15/4 15 1480 200 17 260 20 3
LPP150-12.5-11/4 11 1480 200 12.5 260 16 3
LPP200-34-75/4 75 1480 600 34 659 41 5.5
LPP200-28-55/4 55 1480 560 28 656 32 5.5
LPP200-22.5-45/4 45 1480 521 22.5 662 27 5.25
LPP200-55-75/4 75 1480 300 55 420 61 5.5
LPP200-44-55/4 55 1480 280 44 360 50 5.5
LPP200-38-45/4 45 1480 262 38 340 45 5.5
LPP200-32-37/4 37 1480 245 32 320 38 5.5
LPP250-50-110/4 110 1480 550 50 715 58 4.7
LPP250-44-90/4 90 1480 500 44 650 50 4.7
LPP250-37-75/4 75 1480 460 37 645 44 4.7
LPP200-36-75/4 75 1480 500 36 650 40 4.8
LPP200-18-37/4 37 1480 500 18 600 23 5.4
LPP200-15-30/4 30 1480 500 15 600 20 5.4
LPP200-18-18.5/4 18.5 1480 300 18 390 20 3.5
LPP200-15-15/4 15 1480 300 15 390 18 3.5
LPP250-50-132/4 132 1480 630 50 760 60 5.8
LPP250-40-110/4 110 1480 630 40 730 53 5.8

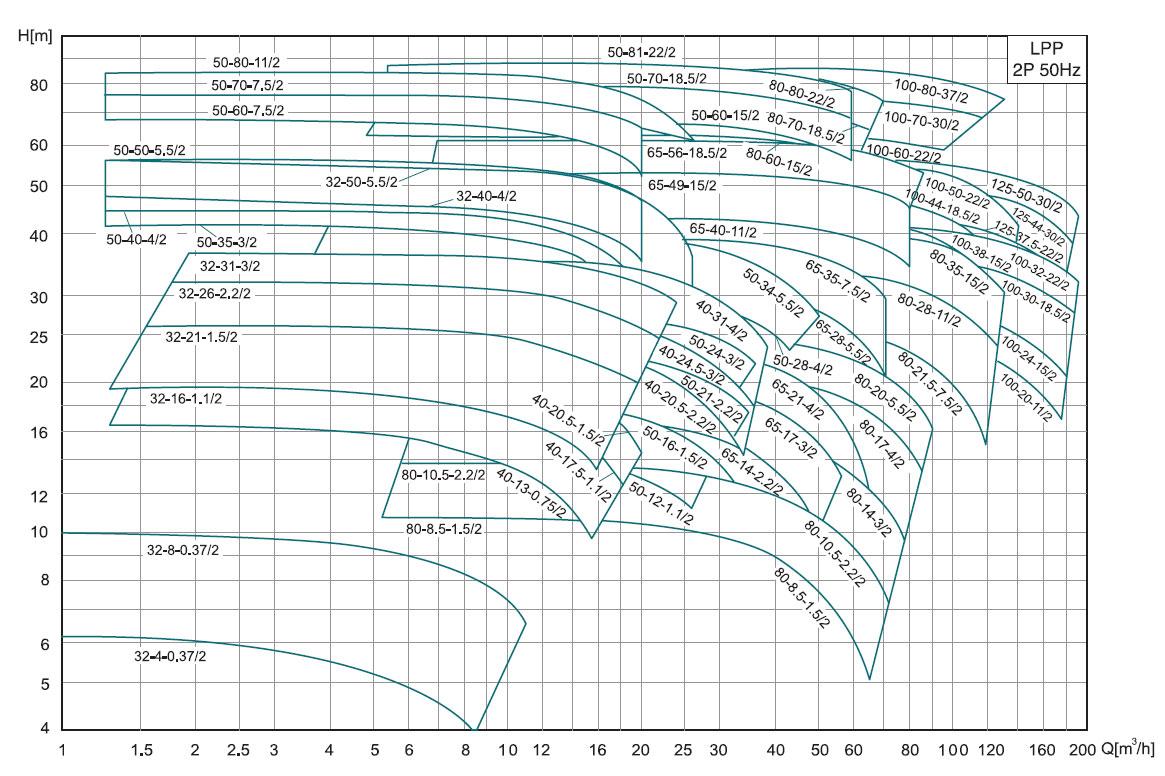

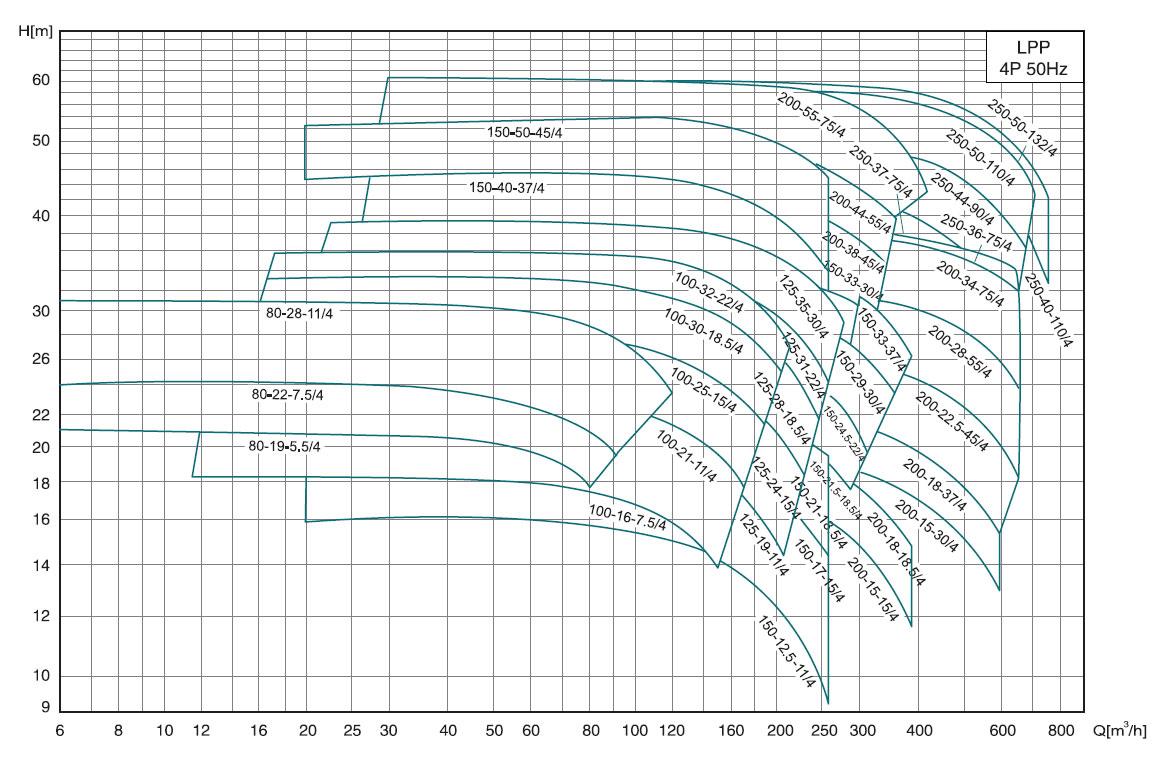

Curvas de Rendimiento Hidráulico
Curvas de Rendimiento Hidráulico
Curvas de Rendimiento Hidráulico
