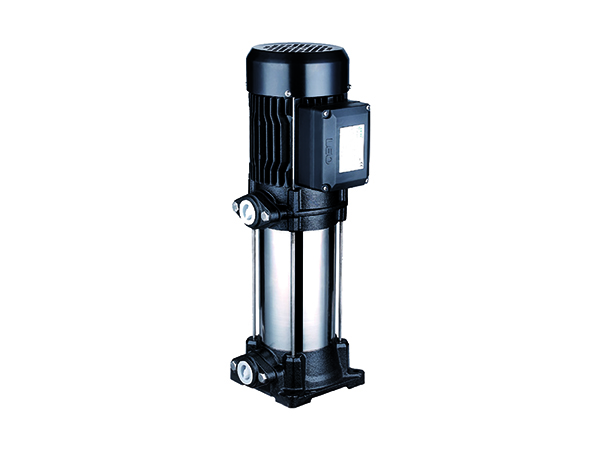

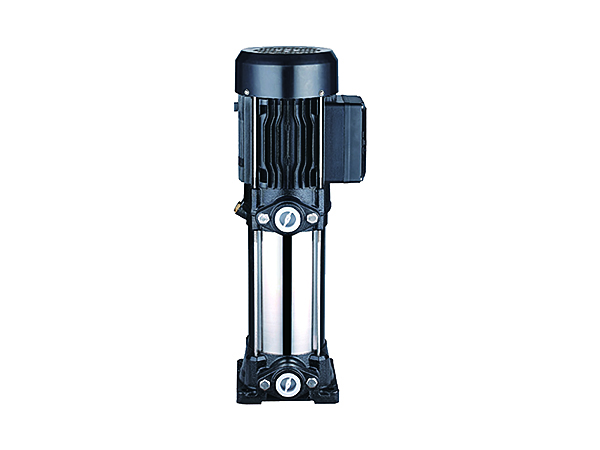

Bomba vertical multietapa de acero inoxidable EVP

Condiciones de operación
Temperatura del líquido: +5 - 60℃
Temperatura ambiental máxima : +40℃
Presión máxima de operación: 15 bar
Altitud: hasta 1000m

Motor
Adecuada para una variedad de temperaturas diferentes, tasas de flujo y rangos de presión
La entrada y la salida se pueden rotar para un montaje adecuado de acuerdo con los requisitos de instalación
Instalación y mantenimiento fácil
Diseño hidráulico avanzado con una operación estable y alta eficiencia.
La entrada y la salida de hierro fundido reciben un tratamiento especial antioxidante
Los componentes del canal de flujo son de plástico de ingeniería de alta resistencia
Eje soldado de hierro fundido resistente

Parámetros técnicos
MODELO POTENCIA Q (m3/h) 0 1 2 3 4
1~ 3~ kW HP Q (l/min) 0 16.7 33.3 50 66.7
EVPm2-2 EVP2-2 0.37 0.5 H (m) 24 23 18 13 6
EVPm2-3 EVP2-3 0.55 0.75 36 33 26 20 9
EVPm2-4 EVP2-4 0.75 1.0 48 45 35 26 11
EVPm2-5 EVP2-5 1.0 1.5 59 57 44 33 15
EVPm2-6 EVP2-6 1.0 1.5 69 65 52 37 18
EVPm2-7 EVP2-7 1.1 1.5 82 75 62 45 25
EVPm2-8 EVP2-8 1.5 2.0 94 87 72 52 28
EVPm2-9 EVP2-9 1.5 2.0 105 98 82 60 35
EVPm2-11 EVP2-11 1.8 2.5 130 119 98 69 37
EVP2-13 2.2 3.0 153 142 115 80 39
MODELO POTENCIA Q (m3/h) 0 1 2 3 4 5 6
1~ 3~ kW HP Q (l/min) 0 16.7 33.3 50 66.7 83.3 100
EVPm4-2 EVP4-2 0.55 0.75 H (m) 24 23 22 21 18 15 10
EVPm4-3 EVP4-3 0.75 1.0 37 36 34 33 29 24 16
EVPm4-4 EVP4-4 1.0 1.5 47 46 45 41 36 28 20
EVPm4-5 EVP4-5 1.5 2.0 61 58 57 55 48 39 29
EVPm4-6 EVP4-6 1.5 2.0 74 72 69 66 57 47 36
- EVP4-7 2.2 3.0 86 83 81 77 68 57 43
- EVP4-8 2.2 3.0 98 95 92 86 76 63 47
- EVP4-10 2.2 3.0 116 114 110 102 90 73 57
- EVP4-12 3.0 4.0 145 142 140 131 115 97 75
MODELO POTENCIA Q (m3/h) 0 1 2 3 4 5 6 7 8 9 10
1~ 3~ kW HP Q (l/min) 0 16.7 33.3 50 66.7 83.3 100 116.7 133.3 150 166.7
EVPm6-3 EVP6-3 1.1 1.5 H (m) 30 29.5 29 28.5 28 27 26 24.5 23 21 19
EVPm6-4 EVP6-4 1.5 2.0 40 38.5 37.5 37.3 37 36 34 33.5 32 30 27
- EVP6-5 2.2 3.0 50 49 48.5 48.3 48 45 43 42 41 39 36
- EVP6-6 2.2 3.0 58 56 54 53.5 53 52 51 48 45 41 40
- EVP6-7 3.0 4.0 68 67 66.5 65 63.5 62 60 58 56 54 51
- EVP6-8 3.0 4.0 78 75 73 72 71 70 68 65 62 59 55

MODELO POTENCIA Q (m3/h) 0 1 2 3 4.5 6 7.5 9 10.5
1~ 3~ kW HP Q (l/min) 0 16.7 33.3 50 75 100 125 150 175
EVPm6H-3 EVP6H-3 1.1 1.5 H (m) 39 38 37 35 33 29 24 18 10
EVPm6H-4 EVP6H-4 1.5 2.0 52 51 49 47 44 39 32 25 14
EVPm6H-5 EVP6H-5 1.8 2.5 64 62 60 58 54 47 38 28 16
- EVP6H-6 2.2 3.0 76 74 71 68 63 56 45 34 20
- EVP6H-8 3.0 4.0 103 100 97 95 90 80 66 50 31
- EVP6H-10 4.0 5.5 130 127 124 121 114 103 86 66 41
MODELO POTENCIA Q (m3/h) 0 2 4 6 8 10 12 14 16
3~ kW HP Q (l/min) 0 33 67 100 133 167 200 233 267
EVP10H-3 3.0 4.0 H (m) 56 55 54 52 49 46 42 39 29
EVP10H-4 4.0 5.5 75 74 72 70 67 64 60 53 43
EVP10H-5 5.5 7.5 93 91 87 84 81 77 72 64 55
EVP10H-6 5.5 7.5 113 110 107 104 100 96 87 78 68
EVP10H-7 7.5 10 132 128 124 120 116 112 103 93 80
EVP10H-8 7.5 10 150 147 143 139 134 127 120 108 92
Tabla de piezas
Pieza Material
1 Cubierta del ventilador 08F
2 Cubierta del ventilador PP
3 Cubierta del ventilador Hierro fundido
4 Cojinete
5 Estator
6 Rotor
7 Junta Goma
8 Brida Hierro fundido
9 Soporte del motor Aluminio
10 Sello mecánico
11 Barril de la bomba AISI 304
12 Impulsor Plástico
13 Difusor Plástico
14 Difusor de última estapa Plástico
15 Caja de conexiones Plástico
