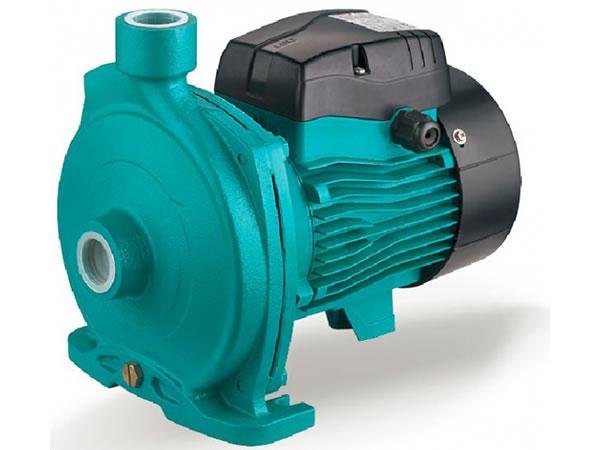

Bomba centrífuga ACm

 Bomba centrífuga ACm

Aplicaciones
- Esta bomba centrífuga es ideal para transportar agua limpia o líquidos con propiedades físicas y químicas similares al agua.
- Es adecuada para aplicaciones industriales, el suministro urbano de agua, el bombeo a presión para edificios de gran altura y la extinción de incendios, el traslado de agua a larga distancia, el riego de jardines, sistemas de calefacción y ventilación para la circulación y aumento de presión del agua fría y caliente, y el suministro de agua de equipos especiales.

Bomba
- Cuerpo de hierro fundido y soporte con tratamiento especial antióxido.
- Eje de acero inoxidable AISI 304.
- Temperatura máxima del líquido: +40℃
- Succión máxima: +8m

Motor
- Cojinete C&U
- Motor con bobina de cobre
- Protector térmico incorporado para motor monofásico
- Clase de aislamiento: F
- Clase de protección: IPX4
- Temperatura ambiental máxima: +40℃

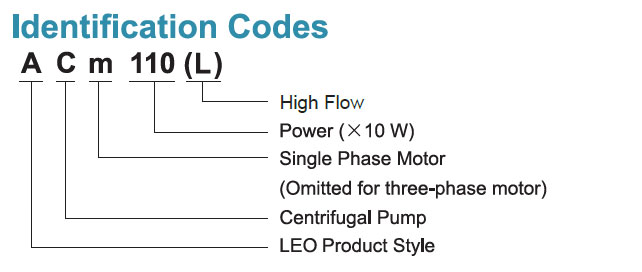

Códigos de Identificación
Parámetros técnicos:
MODELO POTENCIA Q(m³/h) 0 0.6 0.9 1.2 1.8 2.4 3 3.6 4.2 4.5 4.8 5.4 6 6.6 7.2 7.8 8.4 9 9.6 10.8 11.7 12.6
Monofásica Trifásica KW HP Q(l/min) 0 10 15 20 30 40 50 60 70 75 80 90 100 110 120 130 140 150 160 180 195 200
ACm25 ˗ 0.25 0.3 H
(m)
17 16.5 16.2 16 15.5 14.5 13.5 12.5 10.5 9.5 8 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm37 ˗ 0.37 0.5 23 21.5 21 21 20.5 19.5 18 17 15.5 14.5 14 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm60 AC60 0.6 0.8 27 26.5 26.2 26 25 24.5 22.5 20 17 15.5 14 10 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm75 AC75 0.75 1 36 35 34 33.5 33 32 31 29 27 26 23.5 20 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm110 AC110 1.1 1.5 40 39 38 38 37.5 37 36 35 33 32 31 29 26 23 20 ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm150 AC150 1.5 2 48 47.5 47 46.5 45.5 44.5 43.5 42.5 41.5 41 40.5 39 37 34.5 31 27 22 ˗ ˗ ˗ ˗ ˗
AC220 2.2 3 55 54.5 53 53.5 53 52.5 51.5 50.5 49.5 48 48.5 47 45.5 43.5 40 36.5 32.5 28 ˗ ˗ ˗ ˗
ACm110L AC110L 1.1 1.5 34.5 34.3 34.2 34.1 34 33.8 33.5 33 32.5 32.3 32 31 30.5 29.5 28.5 27.5 26.5 25 23.5 20 16.5 ˗
ACm150L AC150L 1.5 2 37.5 37.2 37 36.9 36.6 36.2 35.8 35.4 35 34.8 34.7 34 33.3 32.5 31.5 30.5 29.5 28.2 27 24 21 19

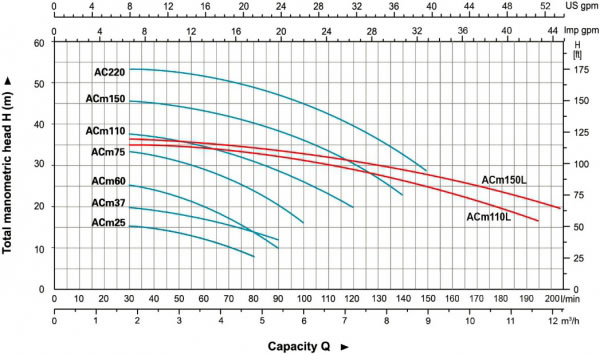

Curva de rendimiento hidráulico

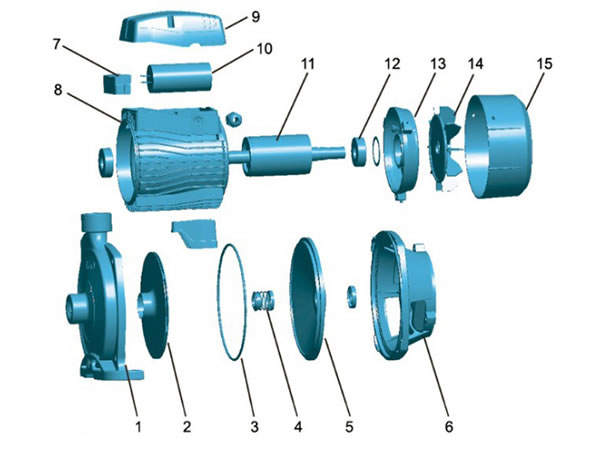

Tabla de piezas
Número Pieza Material
1 Cuerpo de la bomba HT 200
2 Impulsor AISI 304 Latón
3 Junta tórica NBR
4 Sello mecánico Carbono/cerámica
5 Cubierta del soporte AISI 304/HT 200
6 Soporte ZL 102
7 Tablero terminal PC
8 Estátor
9 Caja de empalme ABS
10 Condensador
11 Rotor
12 Cojinete
13 Cubierta trasera ZL 102
14 Ventilador PP
15 Cubierta del ventilador PP
