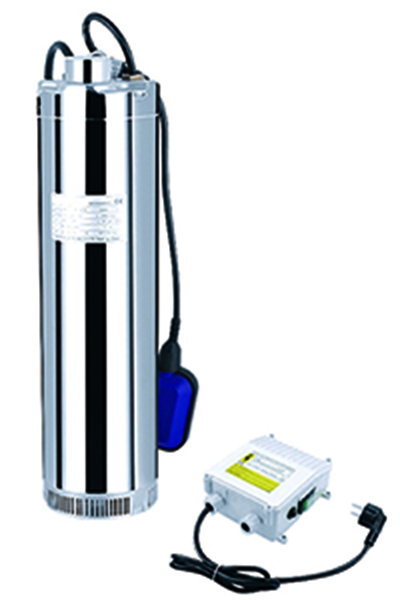

Bomba de perforación sumergible 5DW

Bomba de perforación sumergible 5DW

Aplicaciones
- Para el suministro de agua de pozos o embalses
- Para uso doméstico, para aplicaciones civiles e industriales
- Para uso en el jardín y riego

Condiciones de funcionamiento para la bomba de perforación sumergible 5DW
- Temperatura máxima del fluido hasta 35 ºC
- Inmersión mínima: 100 mm
- Inmersión máxima: 20 m
- Diámetro mínimo del pozo: 5"

5DW Características de la bomba de perforación sumergible
- Motor rebobinable
- Fase única: 220 - 240V/50Hz
- Tres fases: 380 - 415V /50Hz
- Longitud del cable: 15 m
- Clase de aislamiento: F
- Clase de protección: IP68

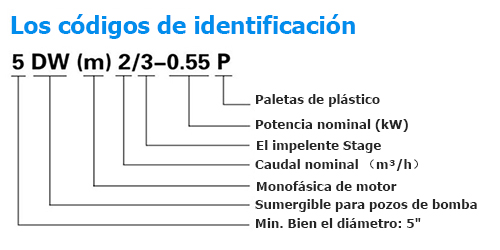

Los códigos de identificación
Datos técnicos de la bomba de perforación sumergible 5DW-P
Modelo P2 Entrega n≈2850 1/min
Q
(m³/h)
0 1 1.5 2 2.5 3 3.5 4 4.5 5
1~
220-240V
3~
380-415V
Kw HP Q
(l/min)
0 16.6 25 33.3 41.6 50 58.3 66.6 75 83.2
5DWm2/3-0.55P 5DW2/3-0.55P 0.55 0.75 H(m) 38 35 33 31 28.5 25 20.5 16.5 12 7
5DWm2/4-0.6P 5DW2/4-0.6P 0.6 0.8 49 46 43.5 40 37 32.5 27.5 22 16 10
5DWm2/5-0.75P 5DW2/5-0.75P 0.75 1 60 56 52.5 48.5 44 39 33 26 19 11
5DWm2/6-0.9P 5DW2/6-0.9P 0.9 1.2 73 68 64 60 54 48 40.5 32 23 14.5
5DWm2/7-1.1P 5DW2/7-1.1P 1.1 1.5 85 80 76 70 65 57 48 38.5 30 18
5DWm2/8-1.3P 5DW2/8-1.3P 1.3 1.75 97 91 87 80 74 65 55 44 32 20

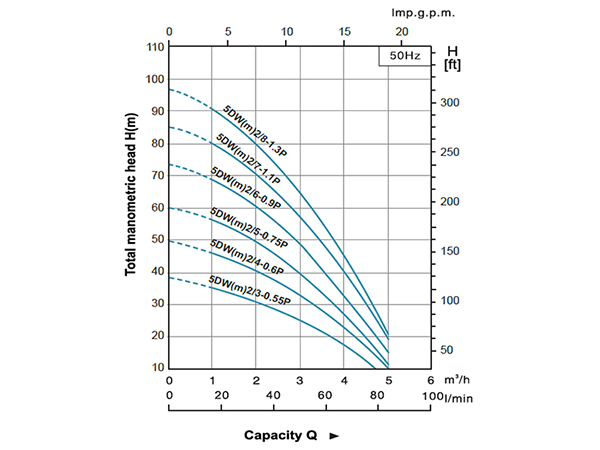

Curvas de rendimiento hidráulico para bomba de perforación sumergible 5DW-P
Datos técnicos de la bomba de perforación sumergible 5DW2
Modelo P2 Entrega n≈2850 1/min
Q(m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5
1~
220-240V
3~
380-415V
Kw HP Q(l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75
5DWm2/3-0.55 5DW2/3-0.55 0.55 0.75 H(m) 33 31 29.5 27.5 25 22 19 16 12
5DWm2/4-0.55 5DW2/4-0.55 0.55 0.75 44 41.5 39.5 36.5 33.5 29.5 25.5 21 16
5DWm2/5-0.75 5DW2/5-0.75 0.75 1 53 49.5 47 44 40 35 30 25 19
5DWm2/6-0.9 5DW2/6-0.9 0.9 1.2 65 61 58 54 49 43 37 30.5 23
5DWm2/7-0.9 5DW2/7-0.9 0.9 1.2 76.5 71 67.5 62.5 57.5 52.5 46 40 32.5
5DWm2/8-1.1 5DW2/8-1.1 1.1 1.5 87.5 81 77 71.5 66 60 52.5 46 37
5DW4 submersible drill pump technical data
Datos técnicos de la bomba de perforación sumergible 5DW4
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 2.5 3 3.5 4 4.5 5 6 7 8
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 41.6 50 58.3 66.6 75 83.3 100 116 133
5DWm4/4-0.9 5DW4/4-0.9 0.9 1.2 H(m) 43 39 38 36.5 35 33 30 25.5 19.5 13
5DWm4/5-1.1 5DW4/5-1.1 1.1 1.5 53 48 46.5 45 43 40 37.5 32 24 15
5DWm4/6-1.1 5DW4/6-1.1 1.1 1.5 66 60 58 56 54 51.5 49 42 34 20.5
5DWm4/7-1.5 5DW4/7-1.5 1.5 2 77 70 68 65.5 63 60 57 49 39.5 24
5DWm4/8-1.5 5DW4/8-1.5 1.5 2 88 80 77.5 75 72 68.5 65 56 45 27.5

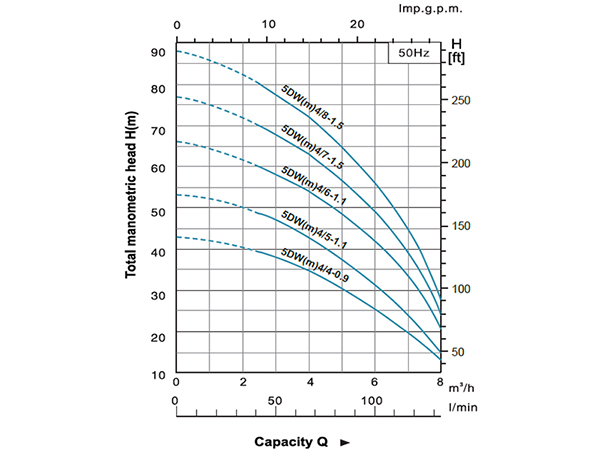

Curvas de rendimiento hidráulico para bomba de perforación sumergible 5DW4
Datos técnicos de la bomba de perforación sumergible 5DW8
Modelo P2 Entrega n≈2850 1/min
Q (m³/h) 0 5 6 7 8 9 10 11
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 83.3 100 116 133 150 166 183
5DWm8/3-1.1 5DWm8/3-1.1 1.1 1.5 H(m) 34.5 29.5 28 26.5 24.5 22.5 20 16.5
5DWm8/4-1.5 5DWm8/4-1.5 1.5 2 45.5 39 37 35 35 30 26.5 22.5

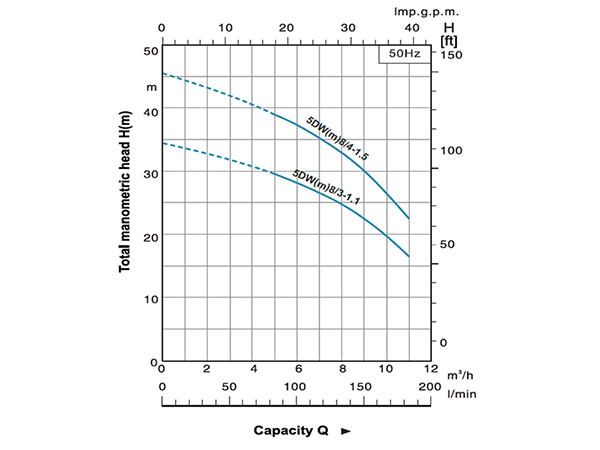

Curvas de rendimiento hidráulico para bomba de perforación sumergible 5DW8
Tabla de materiales para bomba de perforación sumergible 5DW
No Componentes Material
5DW-P
5 Cubierta superior Hierro fundido (estándar) Cast Cu y AISI 304 Opcional
7 Casa de rodamientos
6 Casa de arriba Aluminio el fundición
10 Soporte de sello AISI 304
11 Carcasa del motor AISI 304
12 Carcasa exterior AISI 304
13 Carcasa de la bomba AISI 304
14 Impulsor Ppo
15 para transmitir Ppo
17 Interconector de aspiración AISI 304
17a Anillo de acoplamiento Ppo
22 Montaje del asiento Ppo
25 Colador AISI 304
27 Estator
28 Rotor
31a,b Cojinete
32 Condensador
34a Sello mecánico Carbono/Cerámica
34b Sello mecánico Sic/Sic
36a,b,c Anillo tórica Nbr
38 Manguito de eje AISI 304
39 Cojinete Bush Tener
40 Anillo de sujeción /
40a Placa de sellado AISI 304
40b Placa de bloqueo AISI 304
41a Calza /
41b Bloqueo de prensado AISI 304
46 Circlips AISI 304
47 Cable H07RN-F
