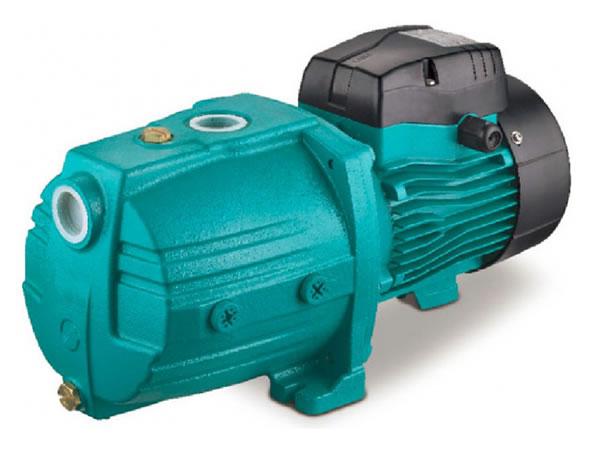

Bomba centrífuga multietapa 3(4)ACm

 Bomba centrífuga multietapa 3(4)ACm

Aplicaciones
- La bomba centrífuga multietapa 3(4)ACm sirve para transferir agua limpia y líquidos con propiedades físicas y químicas similares al agua.
- Es ideal para el suministro doméstico y urbano de agua, el bombeo a presión en edificios de gran altura, el traslado de agua a larga distancia y el bombeo de equipos auxiliares.

Bomba

- Cuerpo de hierro fundido y soporte con tratamiento especial antióxido.
- Eje de acero inoxidable AISI 304.
- Temperatura máxima del líquido: +40℃
- Succión máxima: +8m

Motor

- Cojinete C&U
- Bobina de cobre
- Protector térmico integrado para motor monofásico
- Clase de aislamiento: F
- Grado de protección: IPX4
- Temperatura ambiental máxima: +40℃

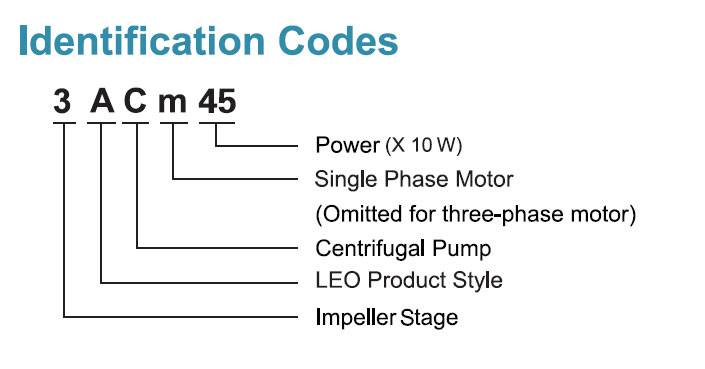

Códigos de Identificación
Parámetros técnicos
MODELO POTENCIA Q(m³/h) 0 0.3 0.6 0.9 1.2 1.5 1.8 2.4 3 3.6 4.2 4.8 5.4
Monofásica Trifásica KW HP Q(l/min) 0 5 10 15 20 25 30 40 50 60 70 80 90
3ACm45 ˗ 0.45 0.6 H(m) 35 33.5 32.5 31.5 30 28.5 26.5 23 18.5 14 9 ˗ ˗
4ACm60 ˗ 0.6 0.85 46.5 45 44 42.5 40.5 38.5 36 30 24 17 10 ˗ ˗
3ACm60 ˗ 0.6 0.85 36 35.5 35 34.5 34 33.5 32.5 30.5 28.5 26 23 19 13.5
4ACm75 4AC75 0.75 1 46.5 45 44 43 42 41 40 38 35.5 32.5 28 23 17

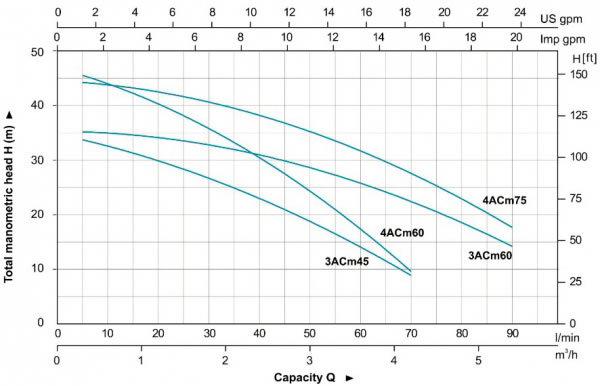

Curva de rendimiento hidráulico

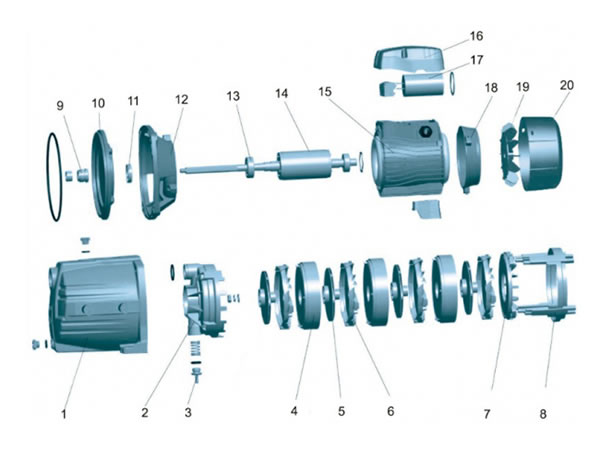

Tabla de piezas
No. Pieza Material
1 Cuerpo de la bomba HT 200
2 Cubierta de la bomba PPO
3 Válvula de retención PPO
4 Difusor 1 PPO
5 Impulsor PPO
6 Difusor 2 PPO
7 Soporte de difusor PPO
8 Bastidor de soporte PPO
9 Sello mecánico Carbono/cerámica
10 Cubierta del soporte HT 200
11 Sello de aceite
12 Soporte ZL 102
13 Cojinete
14 Rotor
15 Estátor
16 Caja de empalme ABS
17 Condensador
18 Cubierta trasera ZL 102
19 Ventilador PP
20 Cubierta del ventilador PP
