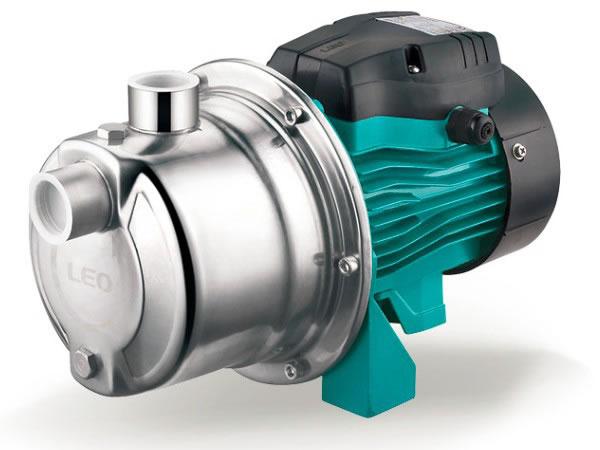

Bomba de chorro AJm-S

Bomba de chorro AJm-S

Aplicaciones:
- Se utiliza para trasladar agua limpia u otros líquidos de propiedades físicas o químicas similares al agua.
- Es útil para bombear el agua de pozos, el riego de jardines, aumentar la presión de suministro de agua, como equipo de apoyo y más aplicaciones.

Bomba
- Tratamiento especial antioxidante del cuerpo y del soporte de hierro fundido.
- Impulsor de acero inoxidable
- Eje de acero 304 norma AISI
- Temperatura máxima del líquido: +40℃.
- Succión máxima: +9m.

Motor
Cojinete C&U
Posee una bobina de cobre
Protector térmico incorporado para motor monofásico
Clase de aislamiento: F
Clase de protección: IPX4
Temperatura ambiental máxima: +40℃

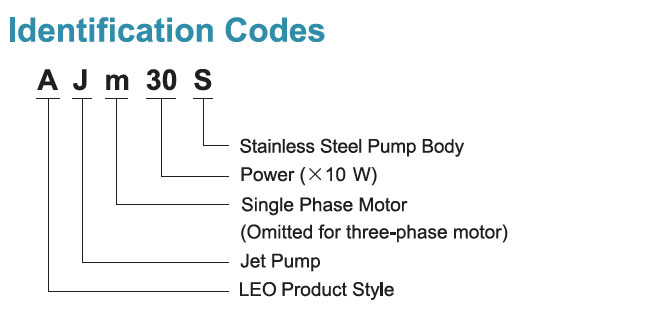

Códigos de Identificación
Parámetros técnicos
MODELO POTENCIA Q(m³/h) 0 0.3 0.6 0.9 1.2 1.5 1.8 2.1 2.4 2.8 3 3.3 3.6 3.9
KW HP Q(l/min) 0 5 10 15 20 25 30 35 40 47 50 55 60 65
AJm30 0.3 0.4 H
(M)		 35 30 26 22.5 20 18 16 14 ˗ ˗ ˗ ˗ ˗ ˗
AJm45 0.45 0.6 41 36 32 28 25 22 20 18 ˗ ˗ ˗ ˗ ˗ ˗
AJm60 0.6 0.8 45 41 37 33.5 31 28.5 26 24 22.5 21 ˗ ˗ ˗ ˗
AJm75 0.75 1 40 38 36 34.5 33 31.5 30 29 28 27 26 25 24 23
AJm75H 0.75 1 51 47 43 40 37 34.5 32 30 27.5 25 ˗ ˗ ˗ ˗
AJm90 0.9 1.2 48 46 44 42.5 41 39.5 38 36 35 34 33 32 31 30
AJm90H 0.9 1.2 62 57 53 49 46 43 40 37 35 33 ˗ ˗ ˗ ˗

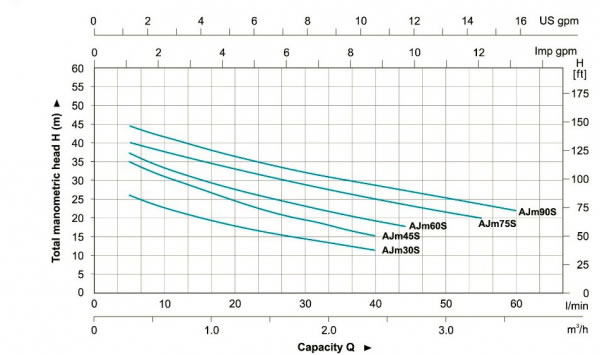

Curva de rendimiento hidráulico

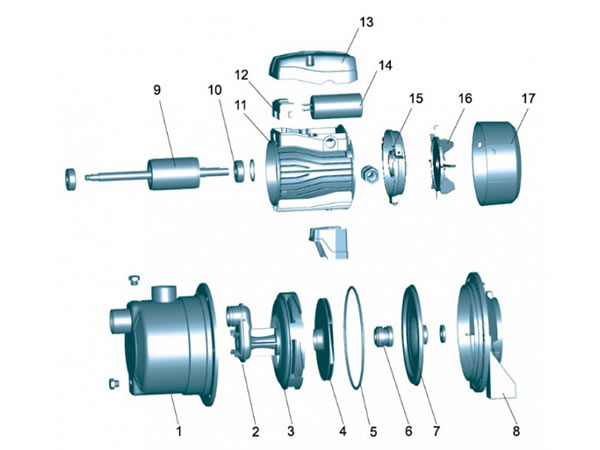

Tabla de piezas
Número Pieza Material
1 Cuerpo de la bomba HT 200
2 Tubo de Venturi PPO
3 Difusor PPO
4 Impulsor AISI 304
5 Sello mecánico Carbono/cerámica
6 Junta tórica NBR
7 Cubierta del soporte AISI 304
8 Soporte AISI 304
9 Cojinete
10 Rotor
11 Cubierta del ventilador PP
12 Ventilador PP
13 Cubierta trasera ZL 102
14 Condensador
15 Caja de empalme ABS
16 Tablero terminal
17 Estátor
