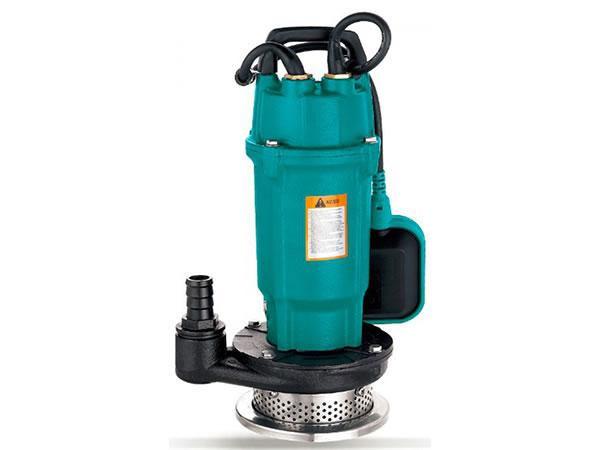

Bomba sumergible QDX

Bomba sumergible QDX

Usos
- Equipo eléctrico pequeño para riego y drenaje.
- Bombeo de agua de pozos urbanos, riego y drenaje de campos, riego de jardines y suministro de agua doméstico.
-Drenaje de agua industrial acumulada, suministro de agua y drenaje para construcciones, ganadería.

Motor
- Bobinado de cobre.
- Protector termal incorporado.
- Eje soldado de acero inoxidable.
- Clase de aislamiento: B
- Clase de protección: IP68

Características
- El cuerpo de la bomba es de hierro fundido y tiene un tratamiento especial antioxidante.
- Profundidad máxima de inmersión: 5m.
- Temperatura máxima del líquido: +40℃
- Valor de pH del líquido: 6.5-8

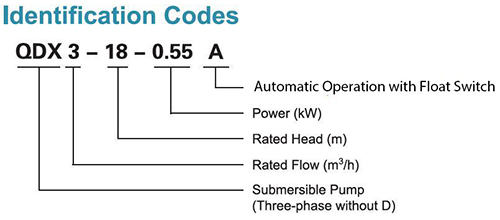

Códigos de Identificación
Parámetros técnicos
MODELO Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400
QDX1.5-15-0.37A H (m) 16 15.6 14.2 11.8 8 3.9 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX3-18-0.55A 19.2 19.2 18.5 17.5 15.5 13.2 10 7 3.7 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX10-10-0.55A 15.3 15.2 15 14.8 14.4 13.5 12.5 11.3 10 8.5 6.3 3.8 ˗ ˗ ˗ ˗ ˗
QDX15-7-0.55A 8.6 8.5 8.4 8.3 8.2 8 7.8 7.6 7.4 7.2 6.8 6.3 5.8 5.2 4.5 3.8 3
QDX1.5-32-0.75A 32.5 31.5 28.5 24.5 20 15.5 8.5 1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX6-18-0.75A 19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗ ˗ ˗ ˗ ˗
QDX10-16-0.75A
19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗

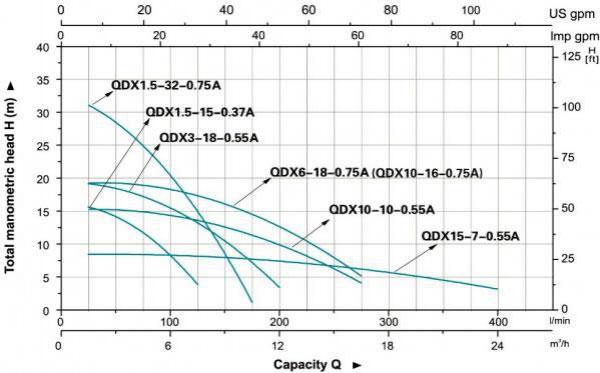

Curvas de Rendimiento Hidráulico
Curvas de Rendimiento Hidráulico
Parámetros técnicos:
MODELO Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30 31.5
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525
QDX15-10-0.75A H (m) 11 10.9 10.8 10.7 10.6 10.5 10.4 10.3 10.2 10.1 10 9.6 9.2 8.5 7.6 6.5 5.6 4.7 3.8 2.7 ˗ ˗
QDX25-6-0.75A 9.3 9.2 9.1 9 8.9 8.7 8.5 8.3 8 7.7 7.5 7.2 6.8 6.6 6.4 6.2 6 5.8 4.8 4 2.6 1.5
QDX10-18-1.1A 25.8 25.5 25 24.6 24 22.8 21.2 18.5 16 13.2 9 4 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX15-14-1.1A 15 14.9 14.8 14.7 14.6 14.5 14.3 14.2 14 13.9 13.8 13.2 12.5 11.5 10.6 9.5 8 6.7 5.5 4.4 3.1 ˗
QDX40-5.5-1.1A 6.1 6.2 6.3 6.4 6.5 6.5 6.7 6.8 6.7 6.7 6.65 6.6 6.6

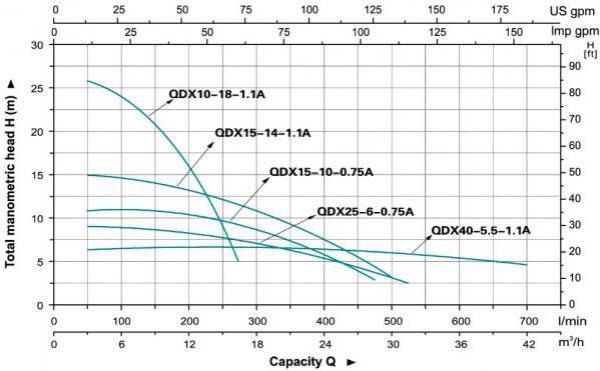

Curvas de Rendimiento Hidráulico
Curvas de Rendimiento Hidráulico

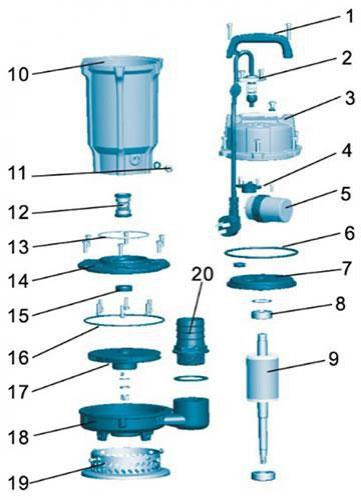

Tabla de piezas:
No. Pieza Material
1 Mango PP
2 Cable
3 Cubierta superior HT200
4 Protector
5 Condensador
6 Junta tórica NBR
7 Tapa superior HT200
8 Cojinete
9 Rotor
10 Estátor
11 Tornillo de inyección de aceite
12 Sello mecánico Carbono/cerámica
13 Junta tórica NBR
14 Cubierta del cilindro de aceite HT200
15 Sellado de aceite
16 Junta tórica NBR
17 Impulsor PPO ZL 102
18 Cuerpo de la bomba HT200
19 Malla filtrante Acero inoxidable
20 Conector de salida PP
Tabla de piezas
