Bomba Sumergible QDX-LA

QDX Submersible Pump

El Uso de Bomba Sumergible QDX-LA
- Pozos rurales bombeo de agua.
- Riego agrícola y drenaje.
- Riego de jardines y hogares familiares.
- Construcción, acuicultura, estanques de peces, etc.

Características:
1. Cuerpo de la bomba de hierro fundido, carcasa del motor de aluminio
2. Bobinado de cobre
3. Protector térmico incorporado
4. Eje de Acero Inoxidable
5. Junta mecánica de doble extremo
6. Filtro de Acero Inoxidable

La Bomba:
1. Profundidad máxima de inmersión: 5 m
2. máximo. temperatura del líquido: +40℃
3. Nivel de PH de líquido de 6.5-8
4. El contenido máximo de arena es del 0,1%. paso de sólidos suspendidos de hasta 0,2 mm.
5. Clase de aislamiento: F

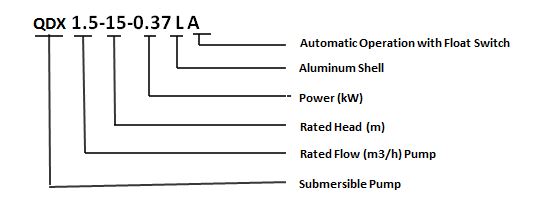

Códigos de identificación
Datos técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX1.5-12-0.25LA H
(m) 		13 12 11 9 5.5 - - - - - - - - - - - - - - - -
QDX1.5-15-0.37LA 16 15.6 14.2 12.3 9.8 - - - - - - - - - - - - - - - -
QDX1.5-25-0.55LA 26.5 25 22.5 18 14 - - - - - - - - - - - - - - - -
QDX1.5-32-0.75LA 32.5 31.5 28.5 24.5 20 15.5 8.5 - - - - - - - - - - - - - -

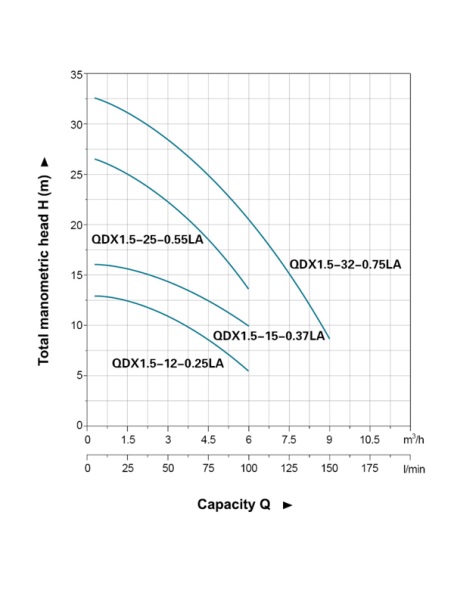

Curvas de Rendimiento Hidráulicas
Bomba Sumergible QDX-LA
Datos técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX3-18-0.55LA H(m) 19.2 19.1 18.5 17.5 15.5 13.2 10 7 3.7 - - - - - - - - - - - -
QDX6-18-0.75LA 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -
QDX10-16-0.75LA 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -

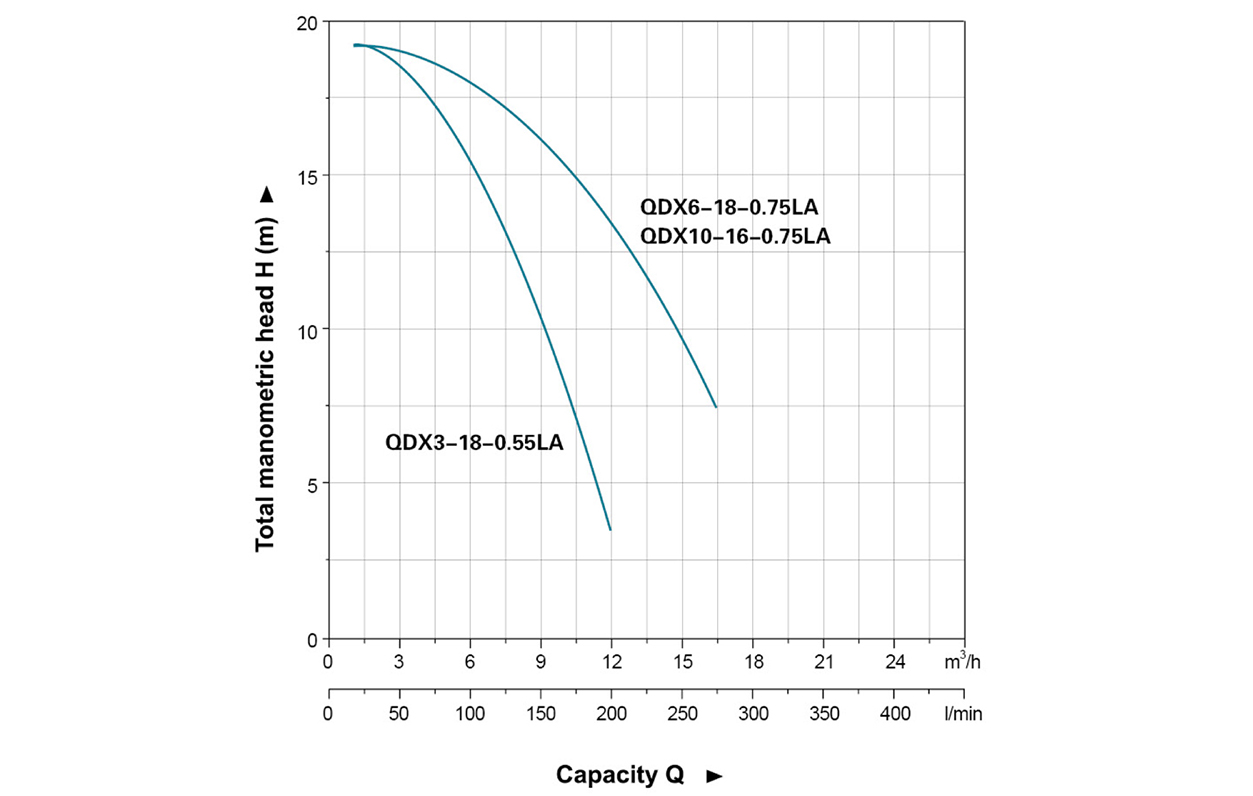

Curvas de Rendimiento Hidráulicas
Bomba Sumergible QDX-LA
Datos técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX10-10-0.55LA H(m) 13.2 13.2 13.2 13 12.7 12 11 10 9.2 7.5 6 - - - - - - - - - -

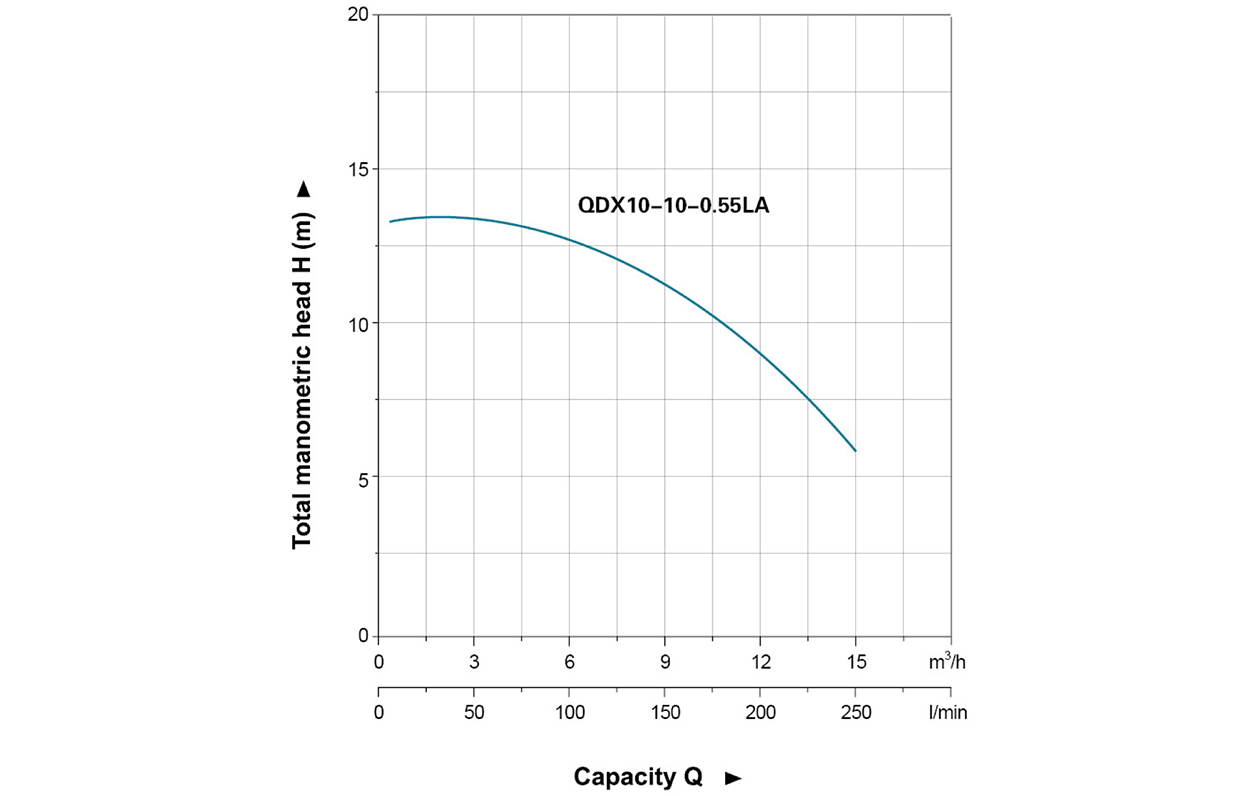

Curvas de Rendimiento Hidráulicas
Bomba Sumergible QDX-LA
Datos técnicos
Modelo Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX15-7-0.55LA H(m) 8.6 8.5 8.5 8.4 8.3 8.3 8.3 8.2 7.8 7.4 7 6.3 5.8 4.9 4.1 3.2 2.2 - - - -
QDX15-10-0.75LA 12.1 12.1 12 11.9 11.8 11.7 11.6 11.4 11.2 10.9 10.6 10 9.5 8.9 8.2 7.7 7.2 5.7 4.9 4.2 3.4
QDX25-6-0.75LA 10.6 10.6 10.5 10.4 10.4 10.3 10.1 9.9 9.7 9.5 9.3 9 8.6 8.2 7.2 6.7 6.1 5.5 4.3 3.2 -
Bomba Sumergible QDX-LA

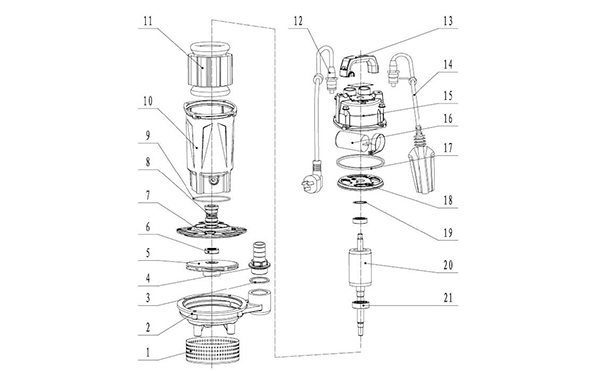

Tabla de materiales
Bomba Sumergible QDX-LA
No Pieza Material
1 Filtro Acero Inoxidable
2 Conjinete HT200
3 Junta tórica NBR
4 Conector de salida HT200
5 Impulsor PPO
6 Sello de Acite
7 Tapa de Cilindro ADC 12(0.25/0.37kW)
HT200(0.55/0.75kW)
8 Sello Mecanico
9 Junta tórica NBR
10 Cubierta de Motor ADC12
11 Estátor
12 Cable
13 Mango PPO
14 Interruptor de flotador
15 Cubierta Superior ADC12
16 Condensador
17 Junta tórica NBR
18 Cubierta del terminal ADC12
19 Almohadilla de resorte de onda
20 Rotor
21 Conjinete

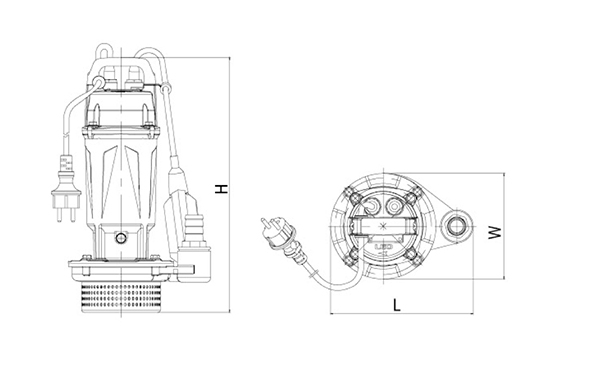

Dimensión
Hydraulic Performance Curves
Dimensión
Modelo Salida L
(mm) 		W
(mm) 		H
(mm)
QDX1.5-12-0.25LA φ25 195 144 348
QDX1.5-15-0.37LA φ25 195 144 348
QDX1.5-25-0.55LA φ25 245 194 385
QDX1.5-32-0.75LA φ25 245 194 385
QDX3-18-0.55LA φ25 205 159 379
QDX6-18-0.75LA φ25 221 159 382
QDX10-16-0.75LA φ25 221 159 382
QDX10-10-0.55LA φ40 215 152 375
QDX15-7-0.55LA φ50 237 160 396
QDX15-10-0.75LA φ65 237 166 396
QDX25-6-0.75LA φ80 248 162 396

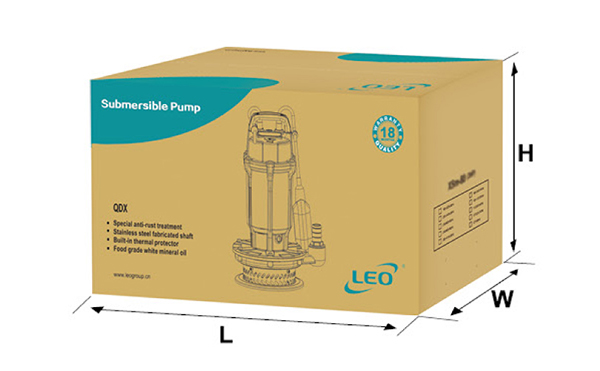

Info. del paquete
Material Table of QDX1.5, 3, 10, 15, 6 Submersible Pump
Modelo GW
(kg) 		L
(mm) 		W
(mm) 		H
(mm) 		Cantidad
(PCS/20'TEU)
QDX1.5-12-0.25LA 7.5 392 224 180 1788
QDX1.5-15-0.37LA 7.5 392 224 180 1788
QDX1.5-25-0.55LA 11 435 250 235 1062
QDX1.5-32-0.75LA 12 435 250 235 1062
QDX3-18-0.55LA 10.5 415 230 205 1388
QDX6-18-0.75LA 11.5 415 230 205 1388
QDX10-16-0.75LA 11.5 415 230 205 1388
QDX10-10-0.55LA 10.5 415 230 205 1388
QDX15-7-0.55LA 11 420 280 215 1132
QDX15-10-0.75LA 12.5 420 280 215 1132
QDX25-6-0.75LA 13 420 280 215 1132
