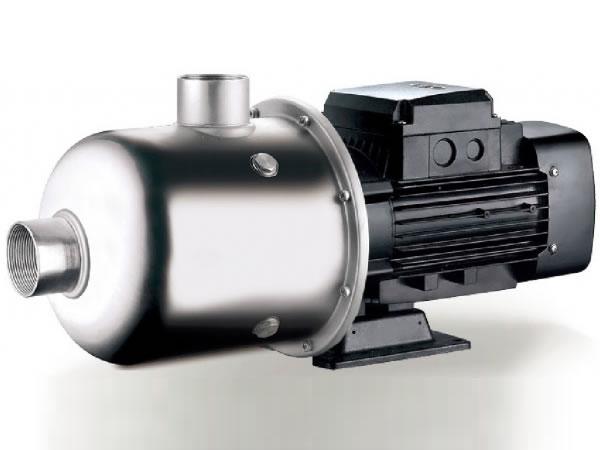

Bomba centrífuga multietapa de acero inoxidable monofásica EDH10

 Bomba centrífuga multietapa de acero inoxidable monofásica EDH10

Aplicaciones:
Son idóneas para el suministro del agua potable, la presurización de tuberías, el riego de jardines, el riego de invernaderos, la cría de peces y crianza de aves de corral, la industria y la minería, el suministro y drenaje de agua en empresas y edificios de gran altura, como equipo de apoyo de sistemas de aire acondicionado central y calefacción central, y más aplicaciones..

Bomba
Eje de acero 304 norma AISI
Temperatura máxima del líquido: +85℃.
Altura: hasta 1000m.
Succión máxima: 8m
Presión máxima de entrada: limitada por la presión máxima de operación

Motor
Motor con bobina de cobre
Protector térmico incorporado para motor monofásico.
Clase de aislamiento: F
Clase de protección: IP44
Temperatura ambiental máxima: +40℃

Parámetros técnicos
MODELO POTENCIA Q(m³/h) 0 2 4 6 7 8 9 10 11 12 13 14
Monofásica KW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200 217 233
EDH(m)10-10 0.75 1 H(m) 9.4 9.6 9.5 9.1 8.7 8.3 7.8 7.1 6.4 5.4 4.4 3.1
EDH(m)10-20 19.2 18.8 18.7 17.9 17.1 16.3 15.3 13.9 12.4 10.7 8.4 6.2
EDH(m)10-30 1.1 1.5 28.5 28.7 28.7 27.5 26.5 25.2 23.6 21.7 19.3 17 14 10
EDH(m)10-40 1.5 2 37 39.9 40.1 38.7 37.2 35.9 33.9 31.6 28.7 24.9 19.7 15.9
EDH(m)10-50 2.2 3 48.3 48.8 49.3 47.2 45.4 43.6 41 38.2 34.2 30 24.5 18
Curva de rendimiento hidráulico
Tabla de piezas
Número Pieza Material
1 Cuerpo de la bomba AISI 304/AISI 316
2 Soporte ZL 102
3 Placa del fondo Hierro fundido
4 Estátor
5 Rotor
6 Cojinete
7 Cubierta trasera ZL 102
8 Ventilador PP
9 Cubierta del ventilador 08F
10 Cubierta del soporte AISI 304
11 Sello mecánico Carbono/cerámica
12 Difusor3 AISI 304
13 Difusor2 AISI 304
14 Manguito AISI 304
15 Impulsor AISI 304
16 Buje del espaciador AISI 304
17 Placa de presión AISI 304
18 Difusor1 AISI 304
