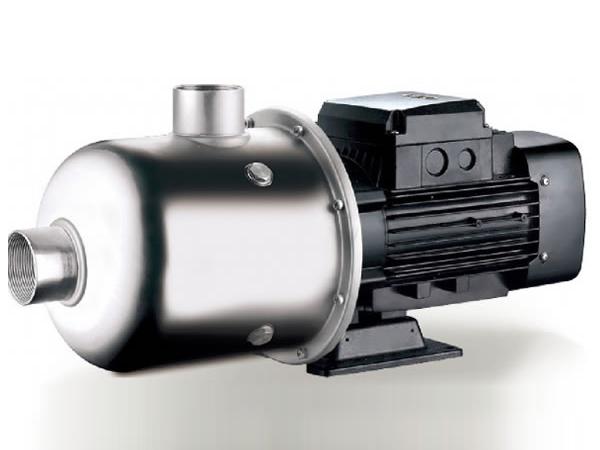

Bomba centrífuga horizontal monofásica de acero inoxidable EDH20

 Bomba centrífuga horizontal monofásica de acero inoxidable EDH20

Aplicaciones:
Son idóneas para el suministro del agua potable, la presurización de tuberías, el riego de jardines, el riego de invernaderos, la cría de peces y crianza de aves de corral, la industria y la minería, el suministro y drenaje de agua en empresas y edificios de gran altura, como equipo de apoyo de sistemas de aire acondicionado central y calefacción central, y más aplicaciones..

Bomba
Eje de acero 304 norma AISI
Temperatura máxima del líquido: +85℃.
Altura: hasta 1000m.
Succión máxima: 8m
Presión máxima de entrada: limitada por la presión máxima de operación

Motor
Motor con bobina de cobre
Protector térmico incorporado para motor monofásico.
Clase de aislamiento: F
Clase de protección: IP44
Temperatura ambiental máxima: +40℃

Parámetros técnicos
MODELO POTENCIA Q(m³/h) 0 3 6 9 12 15 18 20 22 25 28 31
Monofásica kW HP Q(l/min) 0 50 100 150 200 250 300 333 367 417 467 517
EDH(m)20-10 1.1 1.5 H(m) 14.1 13.5 13.1 12.6 11.9 11.2 10.2 9.8 8.7 8 6.8 5.2
EDH(m)20-20 2.2 3 28.1 28 27.2 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30 4 5.5 42.6 42.2 41.5 41.2 40.3 38.9 36.9 35.3 33.2 30.1 26.3 22
Curva de rendimiento hidráulico
Tabla de piezas
Número Pieza Material
1 Cuerpo de la bomba AISI 304/AISI 316
2 Soporte ZL 102
3 Placa del fondo Hierro fundido
4 Estátor
5 Rotor
6 Cojinete
7 Cubierta trasera ZL 102
8 Ventilador PP
9 Cubierta del ventilador 08F
10 Cubierta del soporte AISI 304
11 Sello mecánico Carbono/cerámica
12 Difusor 3 AISI 304
13 Difusor 2 AISI 304
14 Manguito AISI 304
15 Impulsor AISI 304
16 Buje del espaciador AISI 304
17 Placa de presión AISI 304
18 Difusor 1 AISI 304
